단열공법 적용시 고려사항
건축물의 단열은 건물 외부와 내부 사이에 열전도율이 적은 재료를 사용하여 열류를 차단하는 것
- 열전도율이 낮을 것(0.06 ~ 0.07Kcal/mh℃이하)
- 강도가 클 것, 내화성이 우수할 것
- 흡수율이 적을 것, 비중이 적을 것
- 경제성이 있을 것, 인체에 유해성이 없을 것
단열 공법의 유형
재료상
- 성형판 단열재
1) 스치로폴, 인슐레이션 보드 등
2) 구체공사와 동시에 마감 가능
3) 접합부의 열교 냉교 우려
4) 탈락방지를 위한 연결철물부의 열교, 냉교 위험 - 현장 발포제
1) 발포성 우레아폼 사용
2) 복잡한 형상에 시공 용이
3) 밀실 충진으로 단열성 우수 - 뿜칠 단열재
1) 석면, 펠트, 암면 등을 사용
2) 복잡한 장소 시공 용이
3) 방화, 단열성 우수
4) 철골 내화피복에 주로 사용
5) 두께 및 비중 관리 어려움
단열재의 정의와 자재선정 기준 | 건설 자재
단열재의 정의와 자재선정 기준 | 건설 자재 단열재란? 단열재는 열의 흐름 즉 열의 이동이 높은 곳에서 낮은 방향으로 이동되는 것을 방지하는 구조체의 총칭이다. 단열재의 필요성 저 에너지
risks.tistory.com
단열재의 종류와 보관 방법 | 건설 자재
단열재의 종류와 보관방법 | 건설 자재 단열공사에 사용하는 단열자재는 규격품 또는 산업통상자원부 장관의 형식승인을 받아 제조한 것이어야 한다. 지정된 단열자재와 단열성능이 다른 자
risks.tistory.com
설치 위치별
- 내단열
1) 구조체 내부에 단열 시공하는 공법
2) 단열시공이 불연속이 될 경우 내부 결로 우려
3) 시공이 간단하고 경제적
4) 난방시간이 짧다. - 중단열
1) 단열재를 구조체 공간에 설치하는 공법
2) 조적조 공간벽, PC판 단열에 주로 사용
3) 단열 효과우수
4) 공사비가 비교적 고가 - 외단열

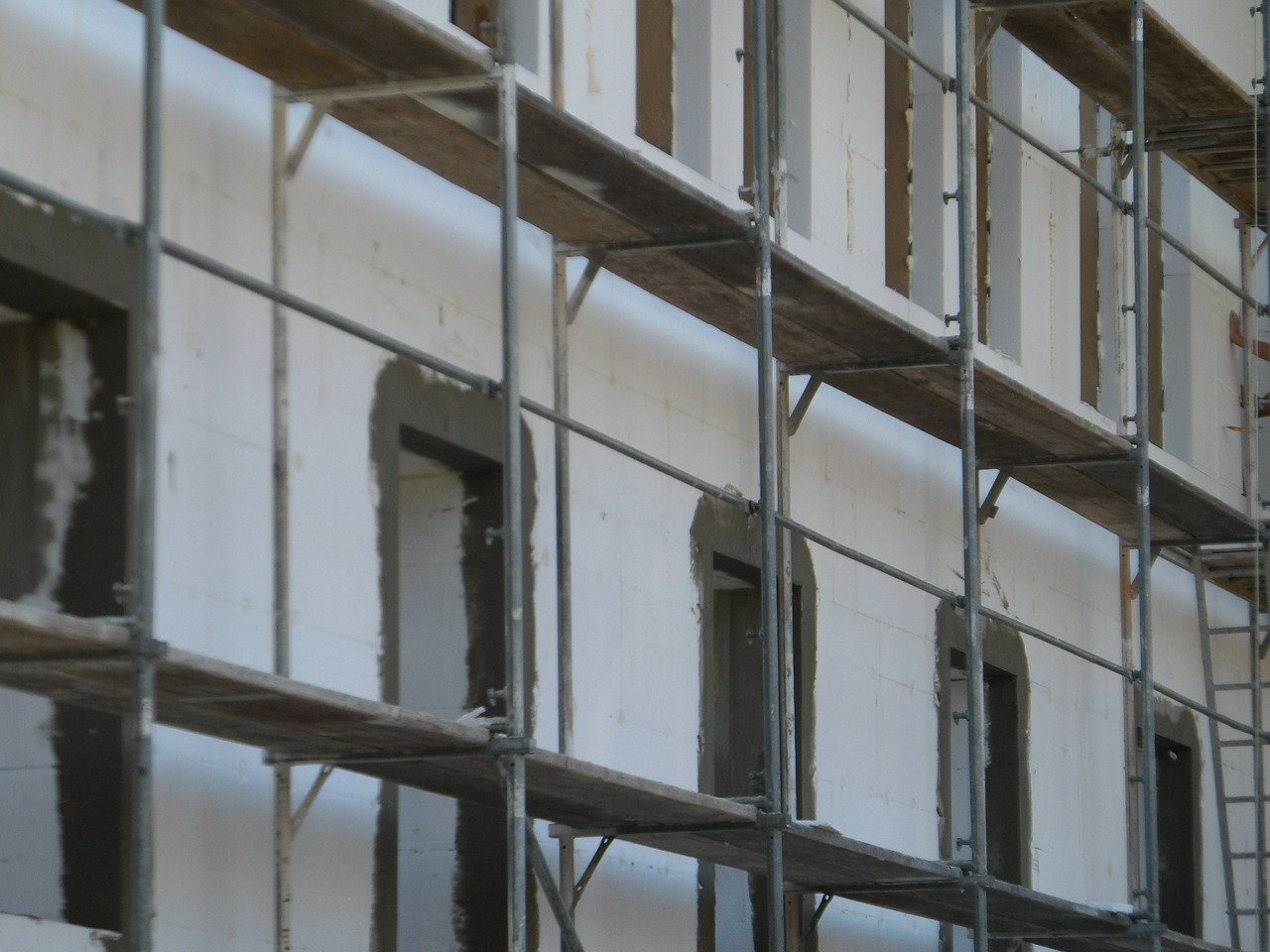

1) 구조체 외측에 단열 시공하는 방법
2) 단열 성능 우수
3) 공사비가 비교적 고가
시공 부위별
- 바닥 단열
1) 건물내부의 열이 지중으로 손실되지 않도록 단열하는 공법
2) 단열재 바깥에 방습층 설치
3) 성형 단열재,경량 콘크리트 사용 - 벽 단열
1) 외단열, 중단열, 내단열 공법
2) 성형판, 현장 발포재 사용 - 지붕 단열
1) 환기구 설치
2) 암면,펠트 뿜칠 ,성형판 사용
3) 외벽과 천정의 접합부 단열 주의 - 창 단열
1) 이중창 또는 Pair glass 사용
2) 적정한 창호크기 결정
3) 단열성능이 좋은 Sash 선정
시공시 유의사항(시공방법)
- 재 료 : 단열 재료 및 부착용 재료는 단열성능저하가 없을 것, 난연성, 불연성을 가진 KS제품 사용
- 운반 및 저장관리
1) 운반 설치시 파손 유의
2) 사용위치별 용도 등에 따라 구분하여 저장
3) 직사 광선 노출을 피하고, 화기주의
4) 우수 침투방지 및 통풍이 양호하도록 보관
시공
- 단열 시공면의 못, 철선 등을 제거하고 바탕부분 정리
- 이음부의 불연속면이 발생되지 않도록 밀실 시공
- 이음은 맞댄 이음 또는 겹침이음 방식으로 할 것
- 개구부 주위 등의 단열 시공 누락이 없도록 유의
- 단열층은 저온부, 방습층은 고온. 다습 부위에 설치
- 실내에 단열층과 방습층을 시공시 단열층은 외측에 방습층은 내측에 설치
- 배관 및 관통부 주위 단열시공 철저
- 열교(냉교) 방지 및 우각부 단열 보강
단열의 효과
- 에너지 절약
- 실내 쾌적한 환경조성
- 냉난방 장치 가동시간 단축
- 건물 벽체의 결로 방지
- 냉, 난방시간 절약으로 Energy 절약
- 적정 온,습도 유지로 마감재의 보호
