커튼월의 화스너(Fastener) 방식의 종류별 특징과 용도

커튼월의 특징

• 외벽의 경량화, 공업화, 기계화 시공에 따른 성력화, 균일한 품질 확보

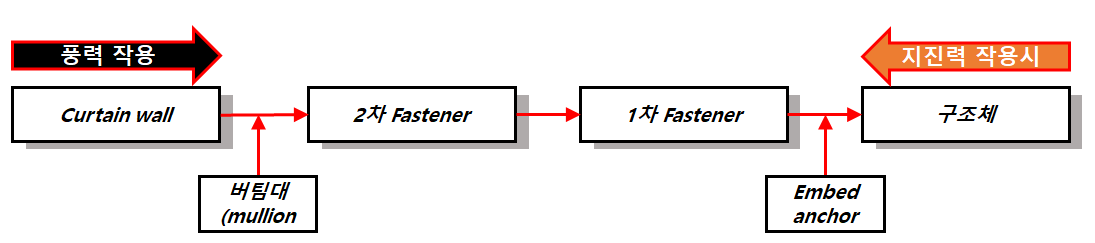

커튼월 화스너(Fastener)의 응력전달 체계

시공관리시 고려사항

1. 공장제작 및 운반시 : 설계도서의 충분한 검토, 현장 작업 공정과의 연계성 고려, 현장 설치 순서에 따라 반입, 수량, 종류, 운반 도로 조건 등의 충분한 검토
2. 현장 시공의 Flow chart :작업준비 → 운반 및 양중 → 화스너설치 → 조립및설치  → 비처리(Sealing) → 보양
3. 작업준비 : 공정 계획 및 양중 계획 수립, 가설계획 수립, 보양 계획 수립
4. 운반 및 양중 : 현장내 운반로 정지 및 보강 작업, 기타 공사와의 관련성 검토, 현장 규모, 부재조건, 양중 부하 등을 고려하여 양중기 설치
5. 화스너 부착
   1) 요구성능 : 시공성, 내구성, 강성, 층간변위 추종성, 방청성, 내화성, 열팽창 흡수성, Sliding성능, 유지과난리 용이성
   2) 종류 : 1차 Fastener(구조체에 직접 설치하는 Fastener), 2차 Fastener(Curtainwall과 1차 Fastener의 긴결 및 오차를 조정하기 위한 Fastener)
   3) Fastener 방식
    ① Sliding방식 : 하부는 고정, 상부는 Sliding 되도록 한 방식, 변형이 어려운 PC Curtain wall에 적용
    ② Locking방식 : 상,하부의 중앙에 1점씩 Pin으로 고정하고 다른 부분은 Sliding 되도록 한 방식, 변형이 어려운 PC Curtain wall에 주로 적용
    ③ Fixed방식 : 상,하부를 모두 고정하여 층간 변위에 추종하도록 한 방식, 변형이 쉬운 Metal Curtain wall에 적용
   4) Fastener 시공시 유의사항
    ① 시공조건 및 구조적 안전성을 고려한 적정 방식 채택
    ② Fastener는 부식 방지를 위해 비철 금속 사용
    ③ 보관 장소는 청결하고 건조한 장소
    ④ 시공 오차는 수평 ±25mm, 수직 ±10mm 이내로 할 것
    ⑤ 시공시 안전관리 철저
