기초구조 용어 | 기초, 지하벽, 흙막이 등

---

기초구조 용어 | 기초, 지하벽, 흙막이 등

---

강재말뚝

강관말뚝 또는 H형강말뚝

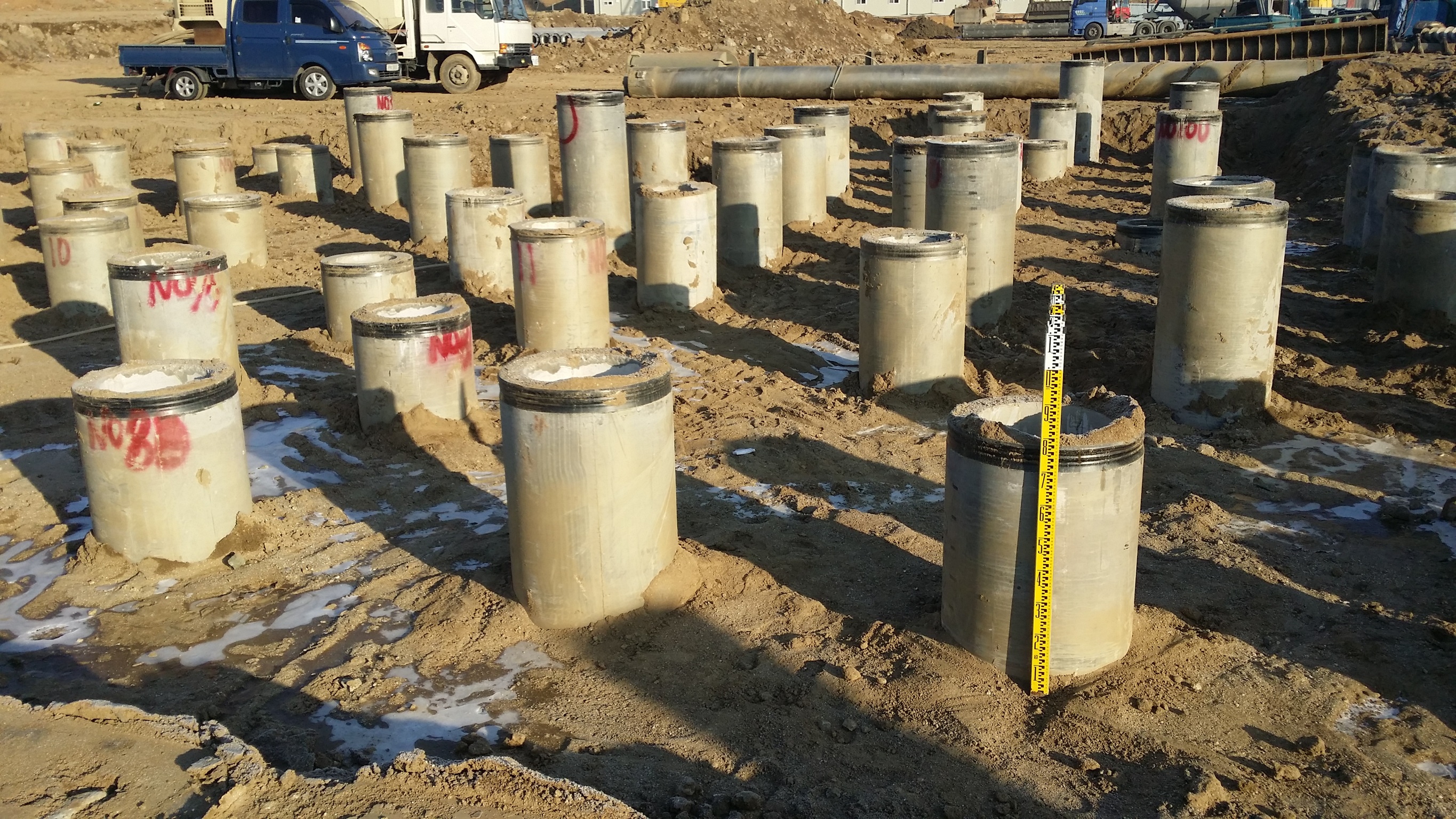

기성말뚝

공장에서 미리 제작된 콘크리트말뚝

기초

기초판과 지정 등을 뜻하며, 상부구조에 대응하여 부를 때는 기초구조라고하기도 한다.

나무말뚝

생나무로 다듬어 만든 말뚝

독립기초

기둥으로부터의 축력을 독립으로 지반 또는 지정에 전달토록 하는 기초

마찰말뚝

지지력의 대부분을 주면의 마찰로 지지하는 말뚝

말뚝

기초판으로부터의 하중을 지반에 전달하도록 하기 위하여 기초판 아래의 지반 중에 만들어진 기둥 모양의 지정지반에 전달하도록 하는 형식의 기초

말뚝전면복합기초

병용기초 중 직접기초와 말뚝기초가 복합적으로 상부구조를 지지하는 기초형식

병용기초

서로 다른 기초를 병용한 기초형식의 총칭

말뚝의 극한지지력

말뚝이 지지할 수 있는 최대의 수직방향 하중

말뚝의 허용지내력

말뚝의 허용지지력 내에서 침하 또는 부등침하가 허용한도 내로 될 수 있게 하는 하중

말뚝의 허용지지력

말뚝의 극한지지력을 안전율로 나눈 값

매입말뚝

기성말뚝의 전장을 굴착한 지반 속에 매입한 말뚝

복합기초

2개 또는 그 이상의 기둥으로부터의 응력을 하나의 기초판을 통해 지반 또는 지정에 전달토록 하는 기초

부마찰력

지지층에 근입된 말뚝의 주위 지반이 침하하는 경우 말뚝 주면에 하향으로 작용하는 마찰력

분사현상

모래층에서 수압차로 인하여 모래입자가 부풀어 오르는 현상. 보일링

사운딩

로드에 연결한 저항체를 지반 중에 삽입하여 관입, 회전 및 인발 등에 대한 저항으로부터 지반의 성상을 조사하는 방법

성능설계법

건축구조물 등을 설정한 외력에 대해 사용한계상태, 손상한계상태, 극한한계상태에서의 소요성능을 만족하도록 설계하는 방법

슬라임

지반을 천공할 때 공벽 또는 공저에 모인 흙의 찌꺼기

액상화현상

물에 포화된 느슨한 모래가 진동, 충격 등에 의하여 간극수압이 급격히 상승하기 때문에 전단저항을 잃어버리는 현상

연성(軟性)옹벽

옹벽 전면이 여러 개의 콘크리트 판, 블록, 돌망태, 자연석등의 형태로 구성되어 있고 배면에는 인장력이 강한 보강재(Geogrid, Strap 등)로 저항하거나 자중에 의하여 토압에 저항하며 각각의 구성 요소가 횡 토압에 대하여 독립된 변형 거동을 하는 옹벽구조

온통기초

상부구조의 광범위한 면적 내의 응력을 단일 기초판으로 연결하여 지반 또는 지정에 전달하도록 하는 기초

원위치시험

대상 현장의 위치에서 지표 또는 보링공 등을 이용하여 지반의 특성을 직접 조사하는 시험

융기현상

연약한 점성토 지반에서 땅파기 외측의 흙의 중량으로 인하여 땅파기 된 저면이 부풀어 오르는 현상. 히빙

이음말뚝

2개 이상의 동종말뚝을 이음한 말뚝

접지압

직접기초에 따른 기초판 또는 말뚝기초에서 선단과 지반 간에 작용하는 압력

줄기초, 연속기초

벽 또는 일련의 기둥으로부터의 응력을 띠모양으로 하여 지반 또는 지정에 전달토록 하는 기초

지반의 개량

지반의 지지력 증대 또는 침하의 억제에 필요한 토질의 개선을 목적으로 흙다짐, 탈수 및 환토 등으로 공학적 능력을 개선시키는 것

지반의 극한지지력

구조물을 지지할 수 있는 지반의 최대저항력

지반의 허용지지력

지반의 극한지지력을 안전율로 나눈 값

---

---

지정

기초판을 지지하기 위하여 그보다 하부에 제공되는 자갈, 잡석 및 말뚝 등의 부분

지지말뚝

연약한 지층을 관통하여 굳은 지반이나 암층까지 도달시켜 지지력의 대부분을 말뚝 선단의 저항으로 지지하는 말뚝

직접기초

기둥이나 벽체의 밑면을 기초판으로 확대하여 상부구조의 하중을 지반에 직접 전달하는 기초형식으로서 기초판 저면지반의 전단저항력으로 하중을 지지한다. 일반적으로 기초판의 두께가 기초판의 폭보다 크지 않으며 독립기초, 줄기초, 복합기초, 온통기초 등이 있다.

측압

수평방향으로 작용하는 토압과 수압

케이슨

지반을 굴삭하면서 중공대형의 구조물을 지지층까지 침하시켜 만든 기초형식구조물의 지하부분을 지상에서 구축한 다음 이것을 지지층까지 침하시켰을 경우의 지하부분

타입말뚝

기성말뚝의 전장을 지반 중에 타입 또는 압입한 말뚝

허용지내력

지반의 허용지지력 내에서 침하 또는 부등침하가 허용한도 내로 될 수 있게 하는 하중

현장타설콘크리트말뚝

지반에 구멍을 미리 뚫어놓고 콘크리트를 현장에서 타설하여 조성하는 말뚝

흙막이구조물

땅파기에 있어 지반의 붕괴 및 주변의 침하, 위험 등을 방지하기 위하여 설치하는 구조물

흙파기

구조물의 기초 또는 지하 부분을 구축하기 위하여 행하는 지반의 굴삭

---
