거푸집 동바리 세우기 및 안전조치, 바꾸어 세우기 (RESHORING)
개요
- 거푸집 공사시 동바리는 공사의 안전관리상, 콘크리트의 품질관리상 매우 중요한 가설 공사이나 동바리 시공에 대한 명확한 구조기준이 정립되지 않아 콘크리트 타설중 도괴사고 및 처짐 등의 변형 등 많은 문제점들을 안고 있다.
- 그러므로 안전 및 콘크리트의 품질확보를 위해 거푸집 공사시 동바리는 설계시부터 응력검토가 되어져야 하며 콘크리트 타설 전, 중, 후 전 과정에서 철저한 관리가 필요하다.
동바리의 종류

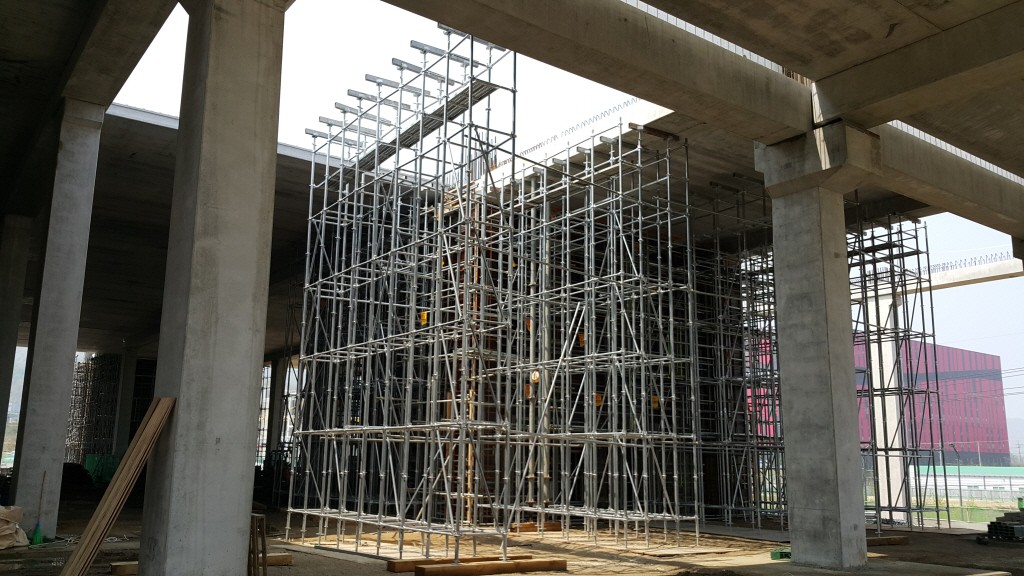

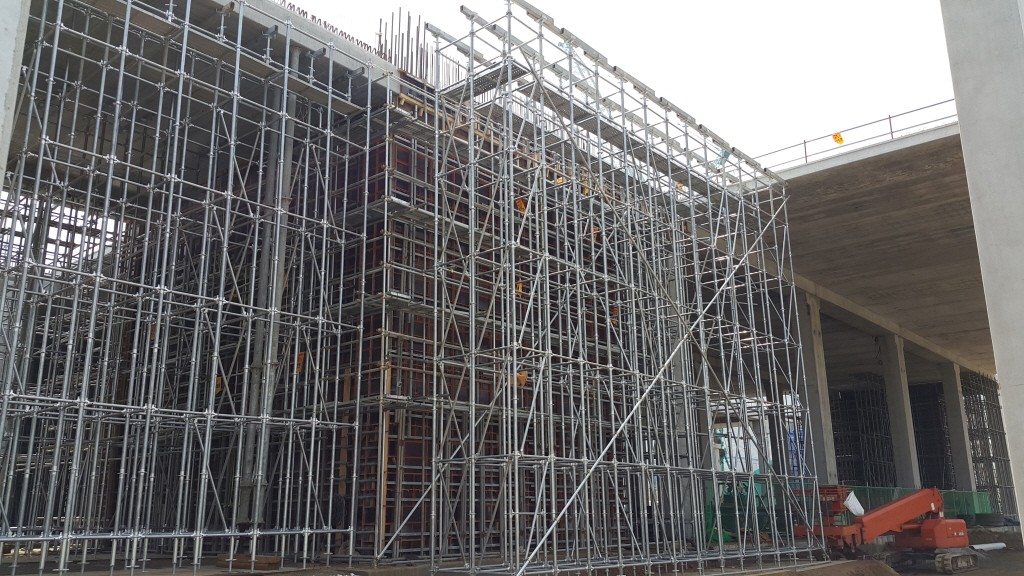

- 목재 동바리, 철재 동바리(시스템 서포트, 단위틀 서포트(B T 비계)), LOAD TOWER
콘크리트 타설전, 타설중, 해체시 유의사항
콘크리트 타설전 유의사항
- 구조적응력 검토-설계, 하중 및 지주 등 재료의 허용, 응력의 결정
- 동바리 설치 및 해체계획 수립
- 시공도 작성
- 재료 검사
- 동바리의 조립시에는 작업책임자를 선임
- 거푸집 동바리는 다음 하중에 충분한 것을 사용하여야 한다. (타설되는 콘크리트 중량) + (철근 중량) + (가설물중량) + (호퍼,바켓·가아드류의 중량)+(작업원의 중량)+150KG/M2
- 강관지주로 지보공을 조립할 때에는 높이 2미터 이내마다 수평연결재를 2개 방향으로 만들고 수평연결재의 변위를 방지한다.
- 강관지주는 3본 이상 이어서 사용하지 말 것
- 높이가 3.5미터 이상의 경우에는 높이 2미터 이내마다 수평 연결재를 2개 방향으로 만들 것
- 수평연결재의 변위가 일어나지 않도록 이음부분은 견고하게 이어 좌굴을 방지하도록 할 것
- 틀비계를 동바리로 사용할 경우에는 각 비계간 교차 가세를 만들 것
- 최상층 및 5층 이내마다 거푸집 동바리의 측면과 틀면의 방향 및 교차가세의 방향에서 5개틀 이내마다 수평연결재를 설치할 것
타설중 유의사항
- 지주의 침하 방지, 집중타설 금지
- 콘크리트 타설순서 방법 준수
- 하부 작업원 출입금지 조치
- 신호체계 확립
- 구조적 안전을 수시로 확인
- 무리한 작업하중 방지
동바리 처짐 및 침하에 따른 조치사항
- 동바리 전도 방지 : 동바리가 좌굴에 의해 전도되는 것을 방지, 연결 부위 강도 확보
- Slab 상부 과하중 적재 방지 : 중량물 적재 금지, 양생기간중 동바리 해체 금지
- Camber 설치 : 처짐을 고려하여 미리 솟음을 줌
- 동바리, 거푸집 조기해체 금지
- Jack support 설치 : 공사중 중량물의 적재나 대형 차량의 운행이 예상되는 곳에 설치
- 편심 하중 발생 금지 : 벽 기둥 타설시 구간별로 나누어 타설, 보는 양단에서 중앙으로 타설
- 콘크리트 과다 측압 발생 금지
- 동바리, 거푸집의 해체 계획 수립
해체시 유의사항
- 관계자외 출입금지
- 원칙적으로는 지주 바꾸어 세우기는 하지 않는다
- 지주의 존치기간준수
동바리 바꾸어 세우기
- 동바리 바꾸어 세우기는 원칙적으로 하지 않는다.
- 부득이 바꾸어 세우기를 할 필요가 발생할 경우는 그 범위와 방법을 정하여 공사감독자의 승인을 받아 동바리를 바꾸어 세울 수 있다.
- 바로 위층에 현저히 큰 적재하중이 있는 경우는 동바리 바꾸어 세우기를 하면 안된다.
- 동바리 바꾸어 세우기는 양생 중인 콘크리트에 진동 및 충격을 주지 않도록한다.
- 신속하게 시행하되, 한 부분씩 순차적으로 바꾸어 세운다.
- 라멘조에서 큰보의 동바리 바꾸어 세우기는 하면 안된다.
- 동바리 상부에는 30㎝ 각 이상 크기의 두꺼운 머리받침판을 둔다.
지주의 존치기간
- 15-5℃ 보통17-25-28, 조강8-12-15
- 시험을 하였을 때 설계기준강도의 85% 이상
