철골 공사시 발생하는 변형

---

용접 변형의 발생원인

1. 용융금속 응고시 모재의 열 팽창
2. 용접열의 냉각과정에서 모재의 소성 변형
3. 용착금속의 냉각 과정에서 수축
4. 용접부의 잔류응력에 의한 변형
5. 용접 순서 및 방법의 부적절에 의한 변형

용접 변형의 종류

1. 종 수축
2. 횡 수축
3. 각변형
4. 종 굽힘 변형
5. 비틀림 변형
6. 좌굴 변형
7. 회전 변형

용접 변형 방지대책

1. 억제법 : 미리 보강재, 보조판을 부착하고, 장비, 기구 등을 이용하여 구속 시켜 변형 방지
2. 역 변형법 : 용접 변형을 예측하여 용접 전 역 변형을 주고 용접하는 방법
3. 피닝법 : 잔류응력 완화를 위해 용접부위를 지속적으로 Hammering하는 방법
4. 냉각법 : 살수, 수 냉동판 등을 이용하여 용접시 온도를 낮추는 방법
5. 가열법 : 전체 가열로 용접 변형을 흡수 하도록 하는 방법
6. 용접 순서를 바꾸는 방법 : 대칭법, 후퇴법, 비석법, 교호법
7. 용접시 용착 금속량을 최소화하고 Over welding 금지
8. 피닝법을 적용하여 수축력 제거
9. 대칭 용접 및 Back step 용접

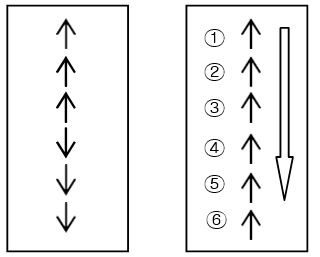

대칭법, 후퇴법, 비석법, 교호법

용접검사의 방법

1. 용접의 육안검사 및 비파괴 시험은 구조물의 중요도 및 용접의 종류에 따라 결정한다.
2. 비파괴시험 관련 절차는 공사감독자의 승인을 받도록 한다.
3. 모든 용접은 전 길이에 대해 육안검사를 시행한다.
4. 표면 결함이 발생한 경우는 침투탐상시험, 자분탐사시험 등을 수행할 수 있다.

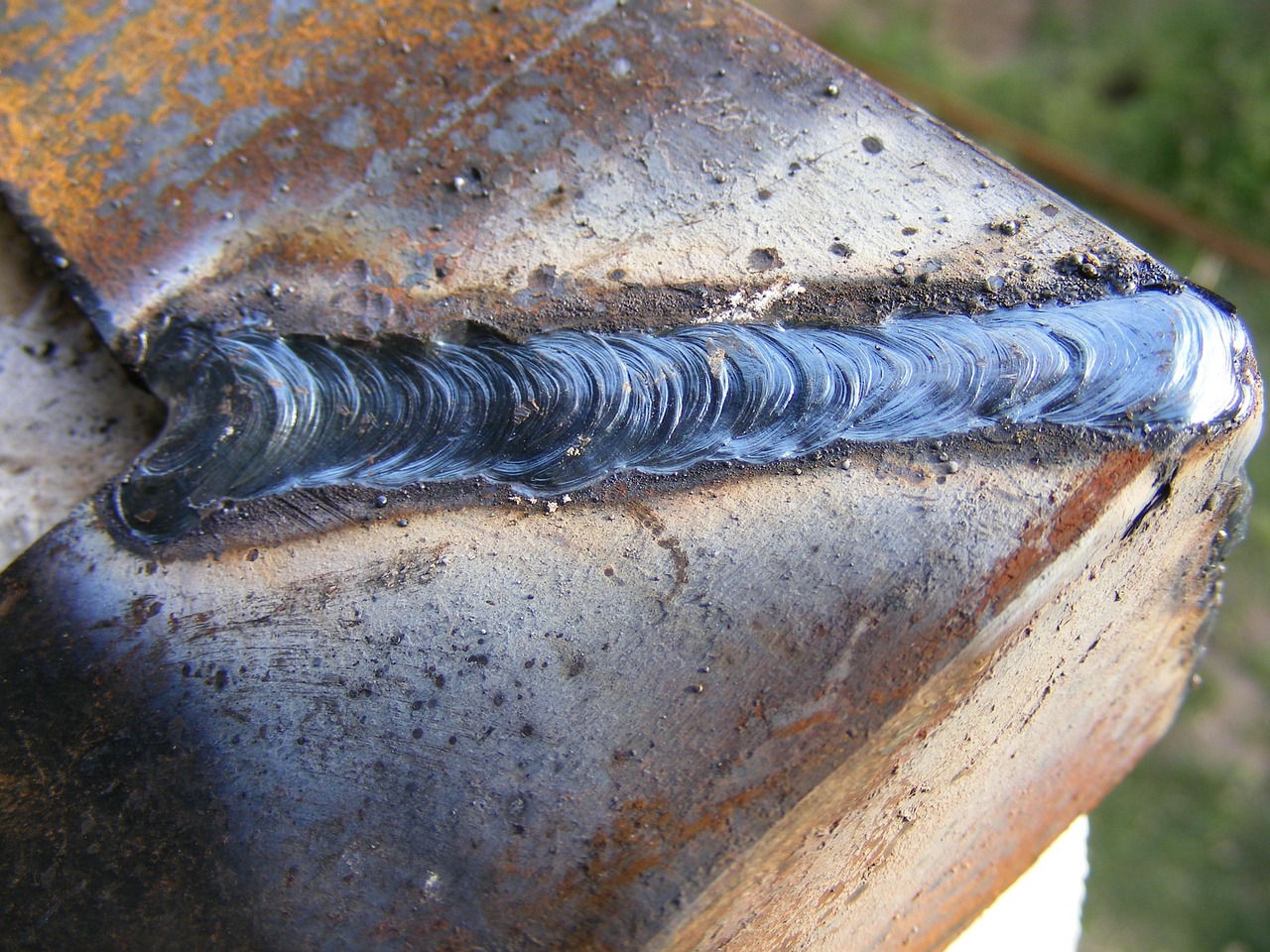

용접접합시 유의사항

1. 주요 부재의 맞대기이음 및 단면을 구성하는 T이음, 모서리 이음에 관해 비드 표면에 피트가 있으면 안된다.
2. 오버랩이 있으면 안된다.
3. 필릿용접의 다리길이 및 목두께는 지정된 치수보다 작아서는 안된다.
4. 비파괴시험은 육안검사에 합격한 용접부에 시행한다.
5. 침투탐상시험, 자분탐상시험, 방사선투과시험, 자동초음파탐상시험, 초음파탐상시험 등은 관련 기준에 근거한다.

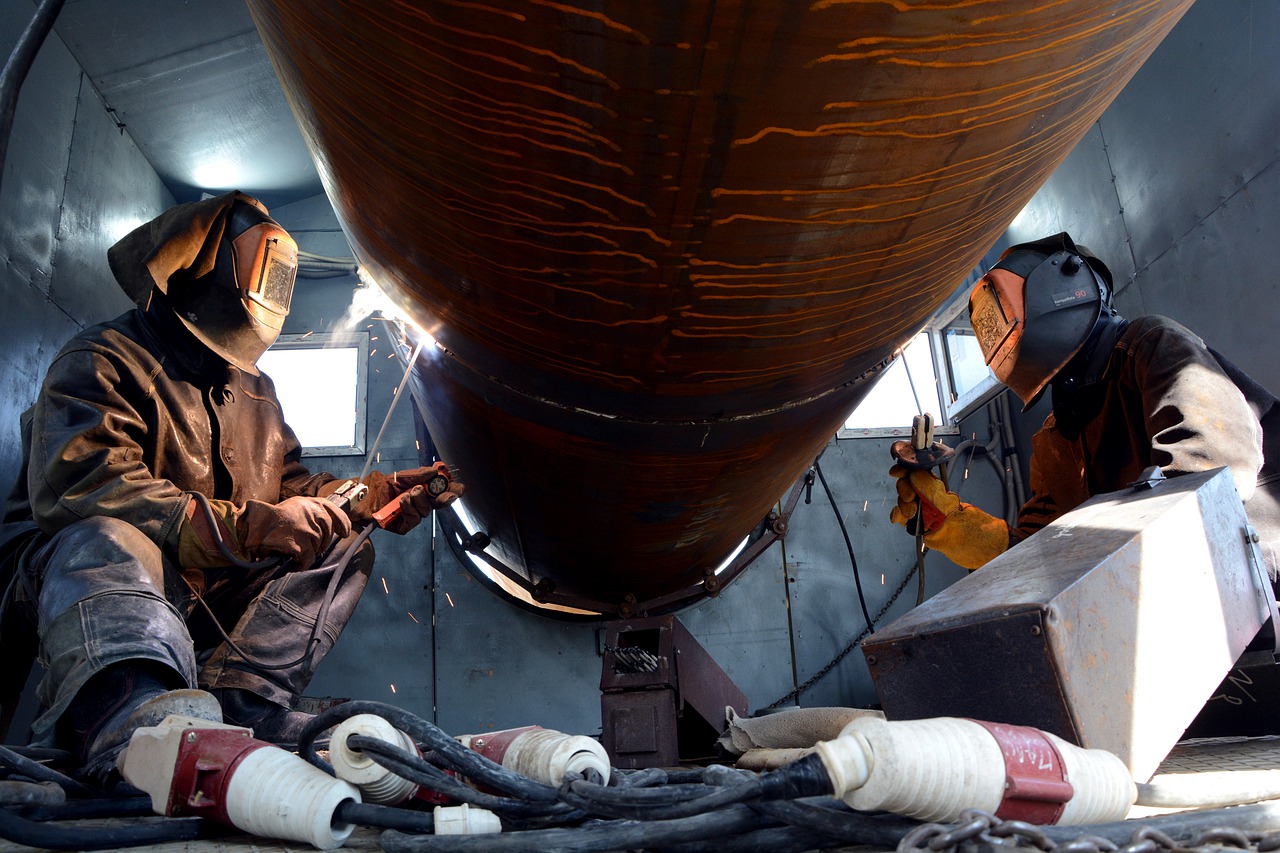

현장용접시 안전대책

안전예방계획

1. 안전교육계획
2. 책임한계 및 운영을 위한 조직
3. 표준안전관리비 구성 및 사용계획
4. 안전설비의 설치계획
5. 재해 유형별 방지계획

재해예방

1. 전격예방 : 접지, 개인보호구는 건조상태 유지, 절연홀더 사용, 전격방지기 설치, 작업중단시 전원차단, 우천 강설시 야외작업 중지
2. 차광 : 용접용 보안경 착용, 주위 차광, 야간작업시 측면광에 유의
3. 화상예방 : 피부를 노출시키지 않는다. 가죽장갑, 가죽구두 등을 착용한다.
4. 추락예방 : 감전 예방, 발판을 안전하게
5. 화재예방 : 용접작업 부근의 가연물이나 인화물 제거, 불꽃의 비산에 주의, 접지의 부착을 완전하게, 용접봉의 잔봉을 안전하게 치움

---

---
