Slurry Wall공사의 안정액 관리방법
개요
- 지하굴착공사중 굴착면의 붕괴를 방지하고 지반을 안정시키기 위하여 사용하는 비중이 큰 액체
슬러리월 장단점
장점
- 시공시 잡음, 진동이 적다.
- 기존의 토류공법에 비해 초심도(120m)까지 시공
- 저진동, 저소음의 기계화 시공으로 도심지 밀집지역 및 기존 구조물 근접지역에서도 원활한 공사수행
- 벽체의 강성이 크고 완벽한 차수성이 보장 되므로 굴착에 따른 지층이완 및 지반침하 방지
- 복잡하게 변화하는 지층여건에 적용가능하고 공사목적에 따라 단면형상을 다양하게 적용 (600m ~ 3200m)
- 수직도가 양호하여 지하구조물의 영구벽체 또는 구조물의 기초로 이용가능
- 본구조물 옹벽으로 이용가능함으로 지하공간 이용 극대화.
- 근입 및 수밀성이 좋아 지하수 과다, 전석층, 연약지반등의 악조건에도 비교적 안전한 공법임.
단점
- 지질 상태 파악과 지질에 따른 장비, 대책 보완.
- 굴착중 옹벽의 붕괴.(지하수등 영향)
- 수직성 확보.(지하연속벽, 바레트 수직 수시 점검.)
- 구조상 연결부위의 문제점
- 상당한 기술 축적이 요구됨.
- 공사용 특수장비 및 플랜트 시설이 크고 복잡하여 일정규모 (약 400 평) 이상의 대지에 적합.
- 공사비 상대적 고가임. (공사비 단순 비교시)
- 까다로운 품질관리가 요구됨.
슬러리월 시공flow
- 가이드월 설치
- 굴착

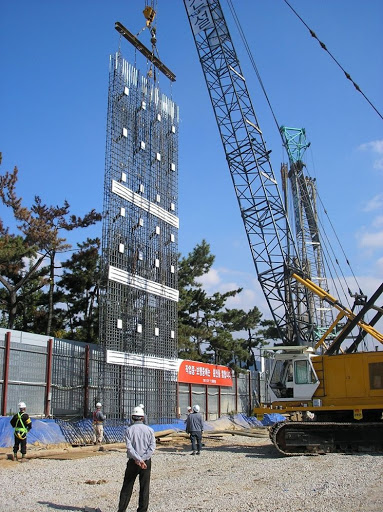

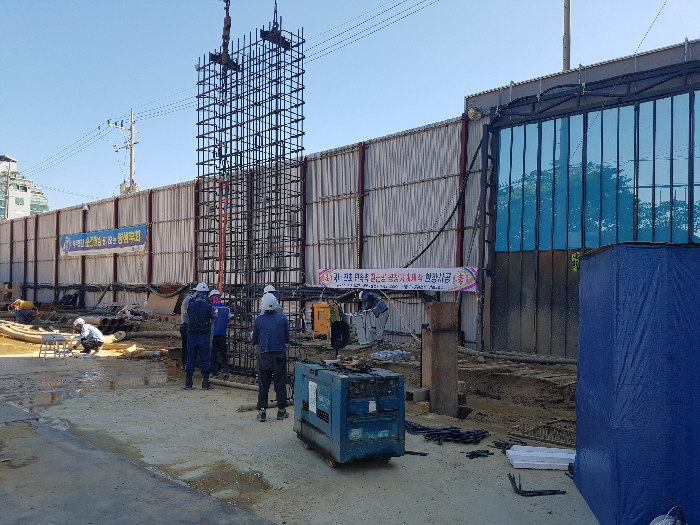

- 철근망건입
- 트레미PIPE건입
- 콘크리트 타설
안정액의 종류
- bentonite 안정액
- CMC 안정액
- bentonite+CMC 안정액
- polymer 안정액
안정액의 요구성능
- 적정비중
- 물리적 안정성
- 화학적 안정성
- 굴착벽면에 대한 조막성
안정액의 역할
- 굴착공벽의 붕괴 방지
- 굴착부분 마찰저항 감소
- 지하수 유입을 방지하는 지수 기능
- 현장 콘크리트를 중력 치환할 수 있도록 하는 낮은 점성
- 흙의 공극을 gel화 하여 굴착면의 흙 입자 지지
Slime 처리방법
- 모래의 함유율이 높으면 콘크리트 강도저하 및 joint 부위에 이물질이나 slime이 부착되어 결함의 원인이 되므로 안정액은 지속적으로 desanding하여야 한다.
- Desanding이란, 신선한 안정액으로 교체하여 주는 작업을 말하며, 모래 함유율 5% 이내가 될 때까지 하도록 한다.
- Desanding의 역할 : 모래 혼입에 따른 slime 제거, joint부위의 clearing 효과, joint 부위 누수방지, 굴착심도 확보, 콘크리트 치환능력 저하 방지
- Desanding 방식
1) Suction pump 방식
2) Sand pump 방식
3) Air lift 방식
