PHC 파일의 특성

1. 보통 압축강도 80Mpa 이상
2. Auto-clave양생
3. 휨에 대한 저항성이 우수
4. Creep 및 건조수축이 적음
5. 균열 발생이 적음

시공계획Flow chart

• 재료 – 운반 및 저장 – 말뚝박기 – pile이음 – 지지력 판정- 두부정리

시공순서별 품질관리사항

Pile의 운반 및 저장시

1. 균열, 흠, 양생 불량인 것은 반입하지 않는다.
2. 운반시 충격 등에 의한 파손 주의
3. 말뚝의 보관은 2단 이하로 하고 2개소 이상 지지 고정

시항타시

1. 시공위치를 대표할 수 있는 곳에서 실시
2. 실제 말뚝 시공과 똑같은 조건으로 실시
3. 말뚝의 최종 관입량은 5~10회 타격한 평균 침하량을 기준하여 산정

본 항타시

1. pile cap과 cushion block 선정
2. 항타 기록부의 작성
3. pile 항타 위치에 꽃 심기
4. pile 세우기 : 2개소 이상 기준대 설치, pile의 위치 점검, pile은 수직으로 세운다
5. 적정Pile의 항타 공법 선정
   ① 타격 공법 : Diesel hammer, Drop hammer등을 사용하여 말뚝을 직접 타격하여 박는 공법
   ② Pre-boring 공법 : Auger로 지반을 천공한 후 말뚝을 삽입하고 압입 및 타격에 의해 말뚝을 박는 공법
   ③ 진동 공법 : vibro hammer를 사용하여 말뚝을 박는 공법, H-pile 인발에 주로 사용
   ④ Water jet 공법 : 고압으로 물을 사수하여 지반을 무르게 한후 말뚝을 박는 공법으로 기초 말뚝에는 사용할 수 없다.
   ⑤ 압입 공법 : 유압 기구를 갖춘 압입 장치의 반력을 사용하여 말뚝을 박는 공법
   ⑥ 중공 굴착 공법 : 말뚝의 중공부에 Spiral auger를 삽입하여 굴착 하면서 말뚝을 관입 시키는공법
   ⑦ S.I.P 공법 : Auger로 시멘트 Milk를 주입하면서 소정 깊이까지 굴착하고 기성 콘크리트 Pile을 삽입하는 저소음, 저진동 공법
6. 말뚝 박기 시공시 유의사항
   ① pile 항타시 수직도를 정확히 유지
   ② 중단 없이 연속적으로 항타
   ③ 예정 위치에 도달 후에도 최종 관입량 이상일 경우 이어박기
   ④ 예정 위치에 도달 하기 전에 침하가 안될 경우 길이 변경 검토
   ⑤ pile의 위치는 정확하게 할 것
   ⑥ pile은 중앙부에서 시작하여 외측으로 박을 것
   ⑦ pile의 두부 파손 주의
   ⑧ pile의 간격 유지 및 확보
   ⑨ 이음부의 강도를 충분히 확보할 것
   ⑩ 소음, 진동 등의 환경 공해에 대한 철저한 대책 수립
   ⑪ 인접 건물 등에 대한 영향을 충분히 고려 하여 대책 수립

Pile의 지지력 판정 철저

1. 지지력 판정방법 종류
   ① 정역학적 방법 : 설계전 재하 시험을 실시하기 곤란할 때 적용하는 방법
   ② 동역학적 방법 : pile의 타격 Energy와 최종 관입량을 기준으로 하여 지지력을 추정하는 방법
   ③ 동재하 시험 : pile 항타시 pile에서 발생하는 응력과 속도를 측정, 분석하여 pile의 지지력을 결정 하는 방법
   ④ 재하 시험 : pile 두부에 직접 재하하는 실물 시험으로 허용지지력을 직접적으로 산출하는 방법, 반력 재하방법, 실물재하 방법, 병용 방법 등
   ⑤ Rebound check : 관입량 및 Rebound check로 Pile과 지반의 탄성 변형량으로 지지력 추정
   ⑥ 기 타 : 시험말뚝박기(기초면적1500m2까지는 2개, 3000m2까지는 3개의 단인 시험말뚝 설치), Pre-boring시 전류계 지침에 의한 방법
2. 현장 여건에 적정한 지지력 판정방법을 선정할 것

---

Pile의 이음

이음시 유의사항

1. 이음개소를 최소화
2. 구조적으로 단면 여유있는 곳
3. 부식 영향없게, 이음부분의 강도확보
4. 타격시 이음부분의 변형이 없을 것

장부식 이음

1. pile이음부에 band를 채워 이음하는 방법
2. 시공은 비교적 간단하나 이음부의 파손 및 이탈 우려

충진식 이음

1. 이음부의 철근을 서로 용접하고 sleeve를 채운 후 콘크리트를 충진하는 방법
2. 이음부의 내력이 우수하고 내식성이 좋다.

Bolt식 이음

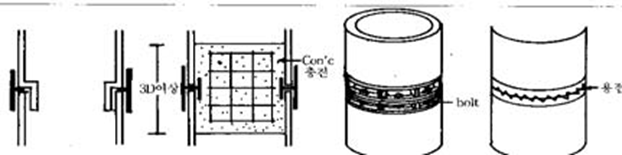

<장부식> <충전식> <Bolt식> <용접식>

1. pile의 이음부를 bolt를 사용하여 이음하는 방법
2. 시공이 간단하며 이음부 내력이 우수
3. 고가이며 bolt 내식성에 문제

용접식 이음

1. pile 이음부의 철근을 상호 용접하고 보강철판을 대어 용접하여 이음 하는 방법
2. 내력면에서 가장 우수한 방법이나 이음부의 부식 우려

두부 파손 원인 및 pile 결함 유형

1. 파손 원인 : hammer 용량 과다(콘크리트pile은 60%, 강관pile은 90% 이하), 무리한 항타, cushion 두께 부족, 편타 및 pile 경사, 지지층 경사, 지중장애물, 축선 불일치, 이음부 불량, 말뚝강도 부족
2. pile 항타시 결함의 유형 : pile 두부 crack, pile 이음부 crack, pile 선단부 crack, 횡방향 및 종방향 crack

PHC pile의 두부정리

1. Pile 길이가 긴 경우 : 버림 콘크리트위로 30cm 정도만 남기고 절단. 내부 cap은 상부에서 pile 직경의 0.5D 밑에 설치
2. Pile 길이가 짧은 경우 : Pile의 철근 개수 이상 보강 철근 설치. Joint 철근은 밑창 콘크리트 위 30cm 이상

---

---
