건축시공기술사 80회 1교시 기출문제
IPS(innovative prestressed support)
1. 정의
- 프리스트레스트 가시설공법으로 강선과 짧은 받침대를 사용하여 기존의 버팀보들을 대체하는 공법으로 HPS(horizontal Prestressed Support)공법, VPS(Vertical Prestressed Support)공법, UPS(Upper Prestressed Support)공법 등의 형태로 이루어진다.

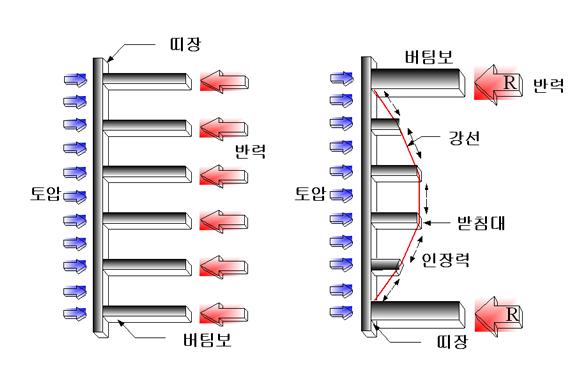

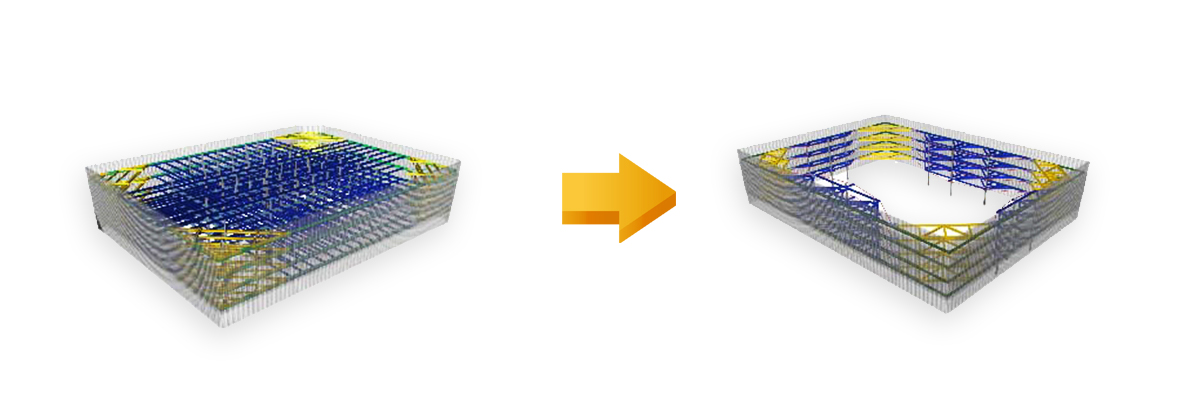

2. 도해, 시공순서 Flow chart
- 중간 파일의 시공(가시설 벽체와 동시 시공)
- 보걸이 설치 (가시설 벽체 시공 완료 후, 설계 단 높이에 맞는 위치에 시공)
- 띠장 설치(띠장이 단경간 지지용 단일띠장의 경우와 장경간 조립식 띠장의 경우로 구분)
- 버팀보 설치(코너 버팀보와 중간 버팀보로 구분 됨)
- 버팀보 선행하중 가압(코너 버팀보와 중간 버팀보로 구분 됨)
- PC강연선 긴장(IPS띠장 조립과 버팀보의 선행하중 가압이 완료되면, IPS 띠장의 강선 긴장을 실시)
- 1단 IPS 가시설 시공 완료(1단 IPS 가시설의 시공이 완료되면, 이후 각단 시공순서는 1단 시공순서와 동일하다)

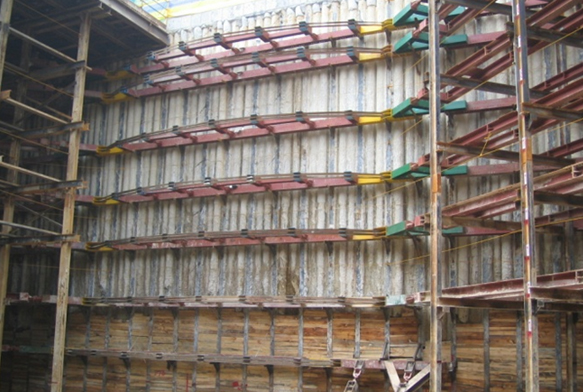

- IPS 가시설 시공 완료(IPS 가시설 시공 완료 후, 해체는 시공의 역순으로 진행된다)
3. 특징
- 작업효율성, 안전성, 경제성, 공기단축, 좌굴파괴가 아닌 연성 휨 파괴, 실시간으로 계측에 의한 모니터링으로 신뢰성 우수
- 넓은 지하공간 사용으로 작업효율성이 증가한다.
- 본 구조물 시공시 철근배근과 거푸집 작업이 용이하다.
- 공기단축으로 인한 비용절감이 이뤄진다.
- 긴장력을 활용하여 굴착으로 인한 지반 벽체의 변경을 억제할 수 있다.
- 버팀굴착에서의 촘촘한 버팀 보 사용이 없어지고, 작업공간의 확보가 이뤄진다.
