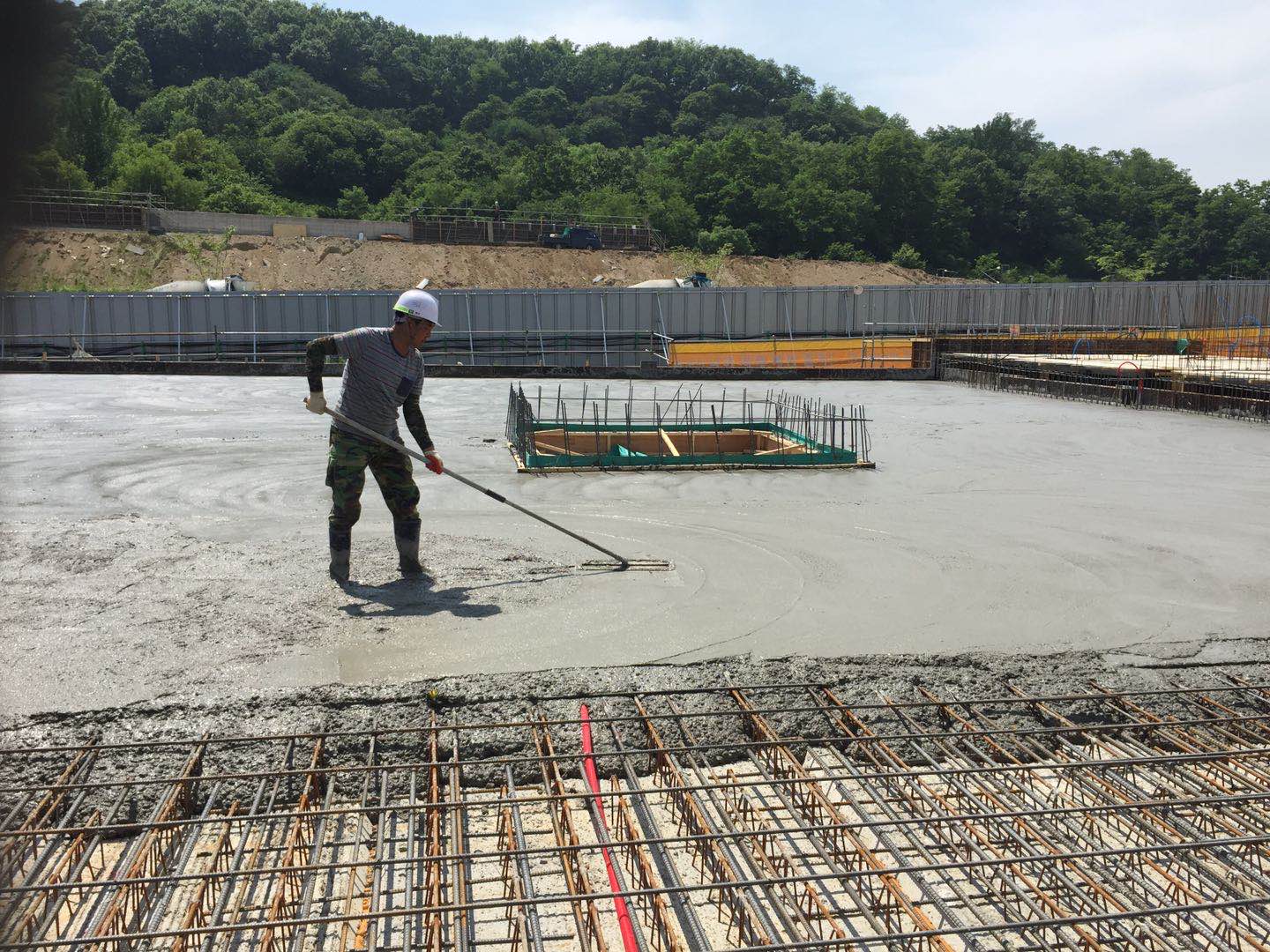

시공 줄눈 Construction Joint

---

정의

• 시공상, 조건상 발생되는 줄눈으로 먼저 타설한 콘크리트와 나중에 타설된 콘크리트 사이에 발생되는 joint
• 콘크리트 타설의 작업종료 등과 같은 시공 요구조건 때문에 콘크리트 타설을 일시적으로 중단한 후, 이미 굳은 콘크리트나 경화가 시작된 콘크리트에 이어치기를 위하여 인위적으로 설치하는 줄눈
• 줄눈부에서는 시공줄눈부가 신축줄눈과 일치하는 경우를 제외하고는 철근이 연속되게 배치하여야 한다.

설치목적

1. 무리한 작업을 방지하기 위해서 적용
2. 거푸집의 전용
3. 콘크리트의 시공관리를 용이하게 하기 위해

설치위치

1. Slab, Beam : 간 사이의 중앙부에서 수직으로
2. 기둥 : 바닥판 위 수평으로
3. 강도에 영향이 없는 곳에 설치
4. 전단력이 최소인 지점, 부득이한 경우 줄눈부에 요철, 홈, 적절한 강재 배치로 보강.
5. 철근으로 보강할 경우 이형철근의 정착길이를 직경 20배 이상으로 함.
6. 부재의 압축력이 작용하는 방향과 직각으로 설치
7. 1일 타설이 끝나는 지점
8. 시공에 지장이 없는 곳에 설치

시공시 유의사항

1. 수압의 영향을 받는 곳은 지수판 설치
2. 구조물 강도상 영향이 없는 곳에 설치
3. 이음면 처리 철저
4. 콜드 조인트 방지
5. 수화열, 건조수축 등에 유의할 것
6. 적절한 누수방지공을 시행해야 한다.

---

콜드 조인트 Cold Joint

---

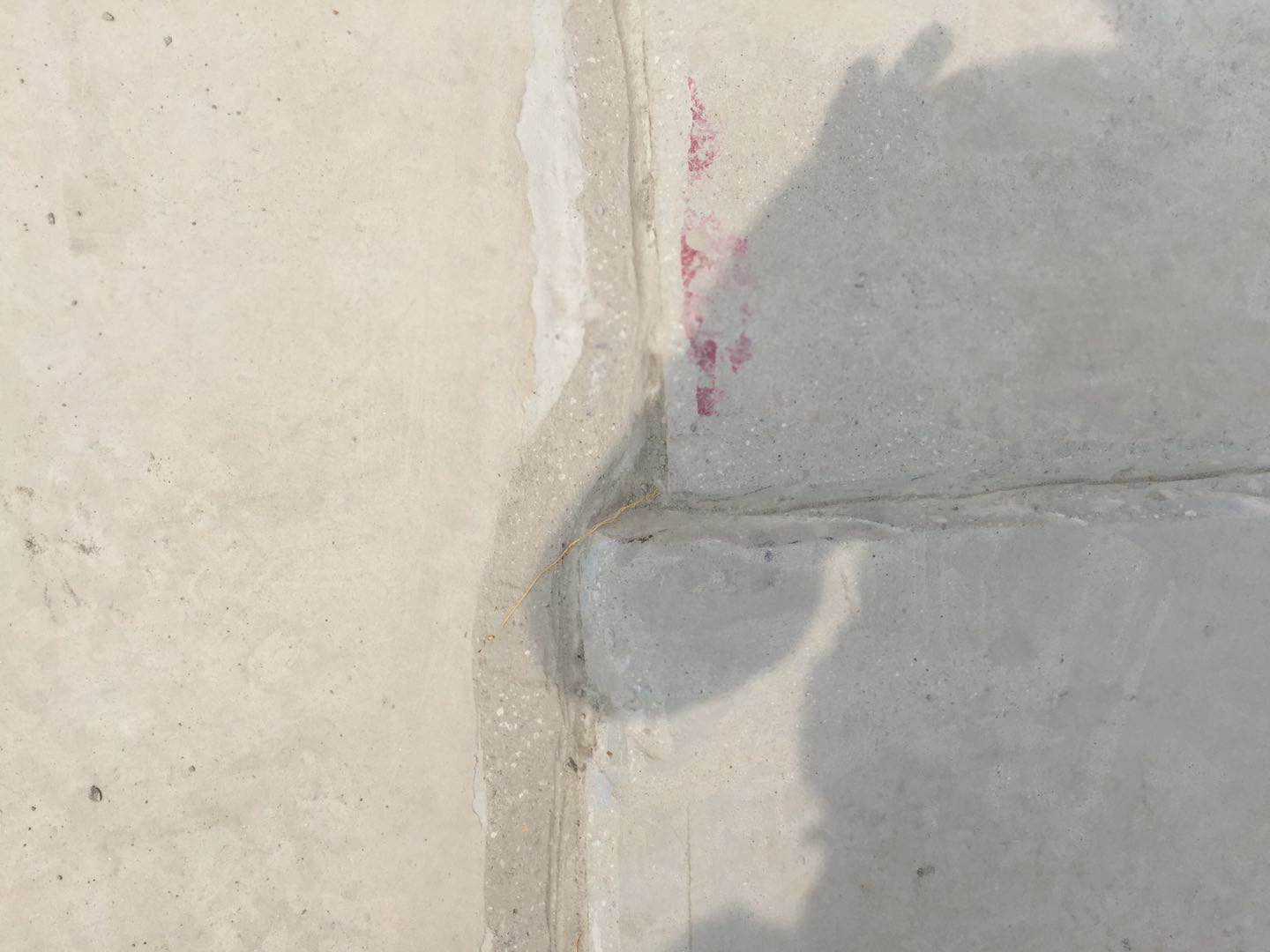

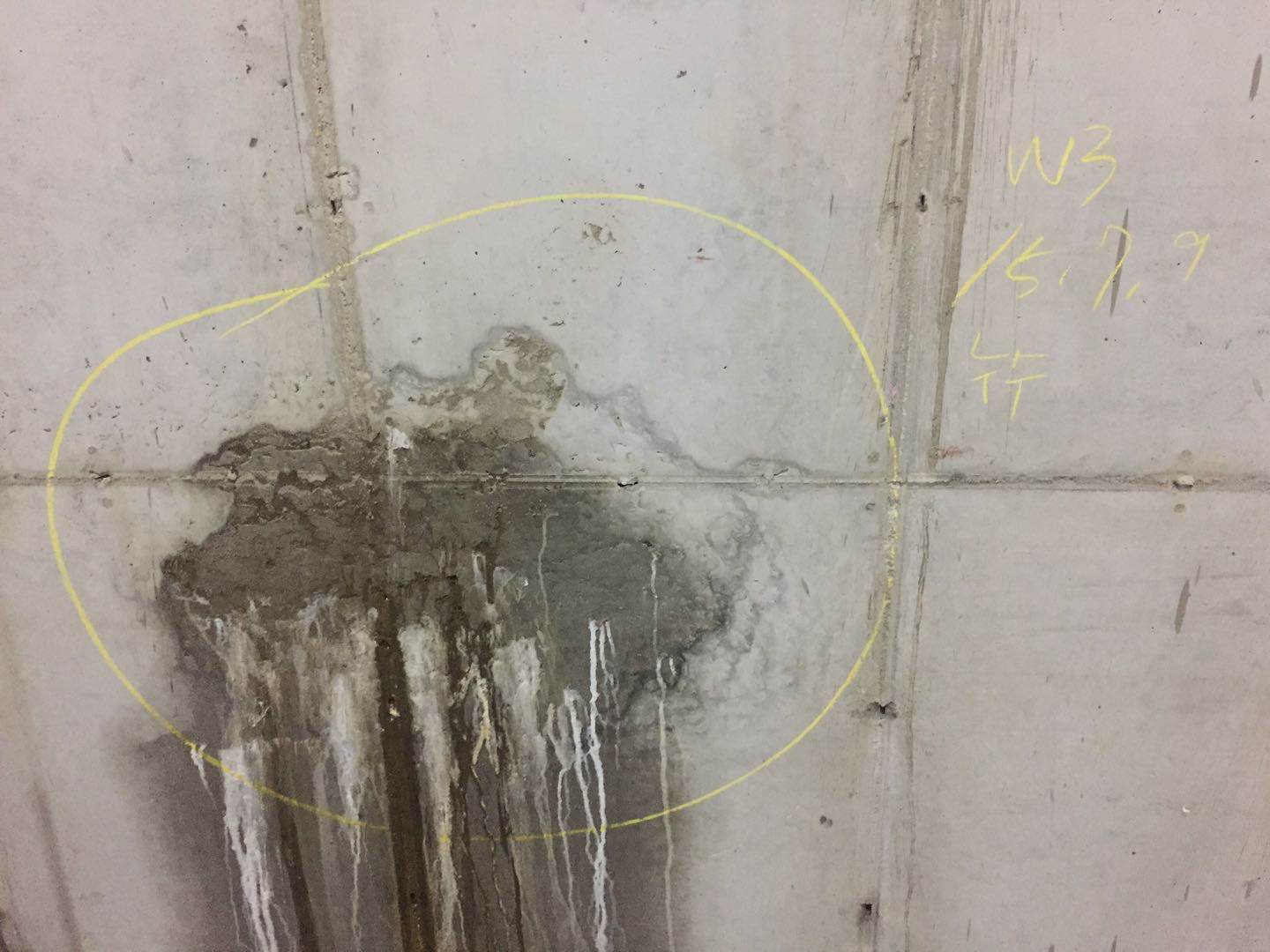

콜드조인트와 재료분리에 따른 누수

정의

• 콘크리트 타설시 외기온도가 25도 이상에서 1.5시간 이상, 25도 미만에서 2시간이 경과한 후 이어치기를 할 경우 콘크리트에 불연속면이 생겨 일체화 되지 않아 발생되는 Joint로 강도상 문제 및 누수의 원인이 됨.
• 콘크리트 타설 중에 예상하지못한강우, 레미콘 공급차질, 기계 고장 등의 사유로 일시적으로 콘크리트 시공이 중단되어 미리 계획되지 않은 위치에서 먼저 타설한 콘크리트의 응결이 시작된 후 새 콘크리트를 이어칠 때 두 콘크리트 경계면에 생기는 시공 이음면으로서, 계획된 시공 이음면인 시공줄눈과는 별도로 시공관리 해야함

문제점

1. 콘크리트 강도저하
2. 콘크리트 내구성 저하
3. 콘크리트 중성화 가속
4. 수밀성 저하
5. 누수의 원인
6. 마감재 균열의 원인
7. 철근 부식의 원인

발생원인

1. 교통체증에 따른 레미콘 운만 지연
2. 타설장비의 고장
3. 넓은 지역의 순환 타설시 돌아오는 시간의 장기화
4. 매스 콘크리트의 수화열
5. 줄눈 계획의 미흡
6. 서중콘크리트 타설 계획 미비

방지대책

1. 철저한 콘크리트 타설 계획 수립
2. 레미콘 배차시간 엄수
3. 서중콘크리트 타설시 혼화제 사용
4. 매스 콘크리트 타설시 철저한 줄눈 계획 수립
5. 레미콘의 출발시간과 현장도착 시간의 철저한 확인
6. 콘크리트의 이어치기 시간은 90분이내로 할 것.
7. 새로 타설하는 콘크리트는 다짐을 충분히 하여 기존 콘크리트와 일체시킨다.
8. 일반적으로 시공줄눈과 같은 방향으로 줄눈부 시공을 원칙으로 한다.
9. 필요한 경우 줄눈부에 지수공을 실시한다.

---
