유리공사 용어

강화 유리문 고정법

강화 유리문을 플로어 힌지 등의 철물을 사용하여 고정하는 방법

경사단면

유리절단시 발생하는 결함으로 일반적으로는 깎임이라 함.

구멍흠집

유리면에 경도가 높은 재질이 국부적으로 접촉할 때 생기는 흠집으로 특히 절단면에 발생하기 쉽다.

구조 개스킷

클로로프렌 고무 등으로 압출성형에 의해 제조되어 유리의 보호 및 지지기능과 수밀기능을 지닌 개스킷으로서 지퍼 개스킷이라고도 불린다. 일반적으로 PC콘크리트에 사용되는 Y형 개스킷과 금속프레임에 사용되는 H형 개스킷이 있다.

구조 개스킷 고정법

구조 개스킷 고정법에는 Y형 개스킷 고정법, H형 개스킷 고정법이 있다. Y형 개스킷 고정법은 콘크리트, 돌 등의 U형 홈에 Y형 구조 개스킷을 설치하여 유리를 끼우는 고정법이다. H형 개스킷 고정법은 금속프레임 등에 H형 개스킷을 사용해서 유리를 설치하는 방법이다.

그레이징 개스킷

염화비닐 등으로 압출성형에 의해 제조된 유리끼움용 부재료로서 U형 그레이징 채널과 J형 그레이징 비드가 있다.

그레이징 개스킷 고정법

그레이징 개스킷 고정법에는 그레이징 채널 고정법과 그레이징 비드 고정법이 있다.

그레이징 채널 고정법

금속 또는 플라스틱의 U형 홈에 유리를 끼우는 경우에 U형 그레이징 채널을 사용하는 고정법이다.

그레이징 비드 고정법

금속 또는 플라스틱의 누름고정용 홈에 유리를 끼우는 경우에 J형 그레이징 비드를 사용하는 고정법이다. 이밖에 금속 또는 플라스틱의 끼우기 홈에 유리를 끼우는 경우에 개스킷을 사용하는 고정법이 있다.

끼우기

유리를 새시 등의 끼우기 홈에 규정대로 끼우는 것

끼우기 홈

유리를 지지하기 위한 창틀에 설치하는 홈으로서 그 홈의 단면치수는 끼우기 판유리의 두께에 따라 내풍압성능, 내진성능, 열깨짐 방지성능 등을 고려하여 정한다.

나사고정법

거울, 장식유리 등의 모서리에 구멍을 뚫어 장식나사로 고정하는 방법이다.

단면결손

절단면에 집중적으로 힘이 가해진 경우에 유리면이 움푹 패이는 현상

단부 클리어런스

그림을 단부 클리어런스라 한다.

대형 판유리 고정법

대형 판유리 고정법에는 현수 그레이징 시스템과 리브 보강그레이징 시스템 및 이들을 복합한 시공방법이 있다. 리브 보강 그레이징 시스템 공법은 금속 멀리언 대신에 리브유리를 측부 보강재료로 사용하는 시공법이다. 현수 그레이징 시스템 공법은 금속 클램프를 이용하여 보나 슬래브에 매다는 고정법이다.

단열간봉(warm-edge spacer)

복층 유리의 간격을 유지하며 열 전달을 차단하는 재료로, 기존의 열전도율이 높은 알루미늄 간봉의 취약한 단열문제를 해결하기 위한 방법으로 warm-edge technology를 적용한 간봉이다. 고단열 및 창호에서의 결로방지를 위한 목적으로 적용된다.

레진접합(CIP: Cast-In-Place resin)

두 장의 유리사이에 레진을 부어 넣은 후 굳혀 접합 함.

로이유리(low-e glass)

열 적외선(infrared)을 반사하는 은소재 도막으로 코팅하여 방사율과 열관류율을 낮추고 가시광선 투과율을 높인 유리로서 일반적으로 복층 유리로 제조하여 사용한다.

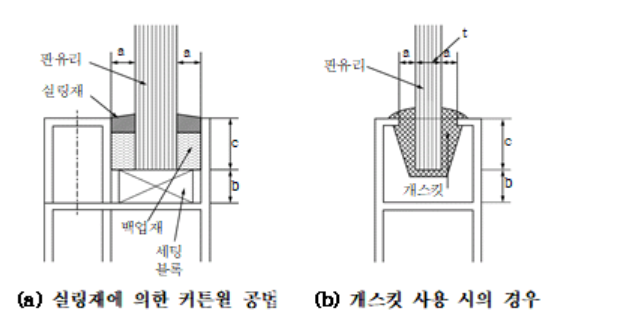

면 클리어런스

유리를 프레임에 고정할 때 유리와 프레임 사이에 여유를 주는 것. 그림 1.4-1의 a를 면 클리어런스라 한다.

배강도 유리

플로트판유리를 연화점부근(약 700 ℃)까지 가열 후 양 표면에 냉각공기를 흡착시켜 유리의 표면에 20 이상 60 이하(N/mm²)의 압축응력층을 갖도록 한 가공유리. 내풍압 강도, 열깨짐 강도 등은 동일한 두께의 플로트판 유리의 2배 이상의 성능을 가진다. 그러나 제품의 절단은 불가능하다.

백업재

실링 시공인 경우에 부재의 측면과 유리면 사이의 면 클리어런스 부위에 연속적으로 충전하여 유리를 고정하고 시일 타설시 시일 받침 역할을 하는 부재료로서 일반적으로 폴리에틸렌 폼, 발포고무, 중공솔리드고무 등이 사용된다.

부정형 실링재 고정법

부정형 실링재 고정법에는 탄성 실링재 고정법이 있다. 탄성실링재 고정법은 금속, 플라스틱, 나무 등의 U형 홈 또는 누름고정용 홈에 유리를 끼우는 경우에 탄성 실링재를 사용하는 고정법이다.

샌드 블라스트 가공

유리면에 기계적으로 모래를 뿌려 미세한 흠집을 만들어 빛을 산란시키기 위한 목적의 가공

세팅 블록

새시 하단부의 유리끼움용 부재료로서 유리의 자중을 지지하는 고임재

스페이서

유리 끼우기 홈의 측면과 유리면 사이의 면 클리어런스를 주며, 유리의 위치를 고정하는 블록

에틸렌비닐아세테이트(EVA: Ethylene Vinylacetate)

접합 유리 소재로 사용 함

에칭

화학약품에 의한 부식현상을 응용한 가공으로서 유리에는 주로 산을 사용하는 경우가 많다.

열깨짐

태양의 복사열 작용에 의해 열을 받는 부분과 받지 않는 부분(끼우기홈 내)의 팽창성 차이 때문에 발생하는 응력으로 인하여 유리가 파손되는 현상

열선 반사 유리

판유리의 한쪽 면에 열선반사막을 코팅하여 일사열의 차폐성능을 높인 유리

완충재: 충격시 유리 절단면과 새시의 직접적인 접촉을 방지하기 위해서 새시의 좌우 측면에 끼우는 고무블록으로서 주로 개폐창호에 사용된다.

유리 단부

판유리를 절단했을 때 절단된 단면의 절단각, 절단면, 절단부위의 총칭

유리 일람표

해당 건물에 사용되는 유리의 전체 사양이 표시된 것으로 일반적으로는 종류, 두께, 형태, 치수, 가공방법 등으로 분류하여 각각의 수량을 기입한 형태이다.

유리펜스 고정법

계단의 측판 또는 바닥에 매입된 철물을 사용하여 강화 유리, 접합 유리 등을 세워 난간, 실내 칸막이, 요벽 등을 구성하는 고정법이다.

절단면연마

유리 절단 후에 각진 절단부위를 적절히 연마하는 방법으로 사람이 손으로 만져도 상처를 입지 않게 한다.

접착 고정법

거울, 장식유리 등을 양면접착테이프 및 접착제를 이용하여 부착시키는 고정 방법이다.

접착, 지지철물 병용 고정법

거울, 장식유리 등의 뒷면을 바탕면에 접착하고 유리 단부를 지지철물로 고정하는 방법이다.

제연경계벽 고정법

망입 또는 선입 판유리를 천장 바탕면에 실리콘계 실링재와 받침철물을 사용하여 방연벽으로 하는 고정법이다.

조면 연마

가장 기초적인 절단면 처리로서 연마재는 #120~#200 정도를 사용한다.

철물 고정법

거울, 장식유리 등의 상하에 철물을 부착하여 하부의 받침 철물로서 그 중량을 지지하는 고정법이다.

측면 블록

새시 내에서 유리가 일정한 면 클리어런스를 유지토록 하며, 새시의 양측면에 대해 중심에 위치하도록 하는 재료로 품질관리를 위해 새시 공장생산 시 부착하여 출고하는 것을 원칙으로 한다.

치솟음

휨가공에서 발생하는 현상으로 유리의 단부가 형틀과는 다르게 소정의 곡률로 되지 않는 부분을 말한다.

클린 컷

유리를 절단한 후 그 절단면에 구멍 흠집, 단면결손, 경사단면 등의 결함이 없이 깨끗이 절단된 상태를 말한다.

태피스트리 가공

샌드 블라스트 가공을 시행한 것에 화학물질 코팅 가공

폴리비닐부티랄(PVB: Poly Vinyl Butyral)

필름(PVB: Poly Vinyl Butyral) 재질의 접합 유리용 필름

핀 홀(pin hole)

바탕 유리까지 도달하는 윤곽이 뚜렷한 얇은 막의 구멍을 말한다.

흡습제

작은 기공을 수억 개 갖고 있는 입자로 기체분자를 흡착하는 성질에 의해 밀폐공간에 건조상태를 유지하는 재료
