조적시공 균열 및 부실 방지 대책 등 | 조적공사

---

조적시공 균열 및 부실 방지 대책, 인방설치, 치장줄눈, 방충, 시공오차

---

균열방지대책

균열 발생 부위

1) 창호 및 개구부 주위

2) 콘크리트 등 이질재와의 접합부위

방지대책

1) 이질재와 접합부위에 보강재(메탈라스 등) 또는 신축줄눈 설치

2) 세로줄눈 폭 확보 및 충전(붙여쌓기 금지)

3) 콘크리트 벽돌의 품질확보

4) 보강철물 매입

5) 창호 인방의 강도 확보, 정확한 위치에 시공

6) 적절한 간격으로 신축줄눈 설치

부실시공 방지대책

부실시공 유형

1) 세로줄눈이 없이 맞대어 쌓거나 줄눈 충전불량

2) 상단부 조적의 수직불량

3) 개구부 및 인방의 위치, 길이불량, 누락 등

4) 배관 홈주위, 공간쌓기의 긴결철선 부족시공

5) 문틀, 창틀, 배관주위 사품불량

6) 벽체 상단부 사춤불량

방지대책

1) 개구부, 인방, 벽체슬리브 위치 확인

2) 세로먹줄을 벽체 상단높이까지 표시하여 수직불량 방지 및 문틀 배관홈 주위 모르터 사춤 확인

3) 문틀, 각종설비 및 전기박스, 비상탈출구 등 개구부 윗부 분은 아치쌓기 또는 PC인방 사용

4) 조적 후 줄눈시공 부실부위에 빈배합 모르터를 바르는 것은 절대 금지할 것(부실한 모르터 오염으로 마감재 탈락발생)

---

인방설치

1. 아치쌓기를 할 때는 벽돌을 세워서 쌓고 개구부 양단부에서 각기 20㎝ 이상 연장하여 쌓는다.

2. 인방을 설치할 때는 벽체와 같은 두께로서 길이는 개구부 폭보다 40㎝ 이상 길게 인방을 제작하여 양단부에서 각기 20㎝ 이상 물리도록 설치한다.

3. 개구부 폭이 1.8m를 초과할 때는 다음과 같이 철근 콘크리트 인방을 설치한다.

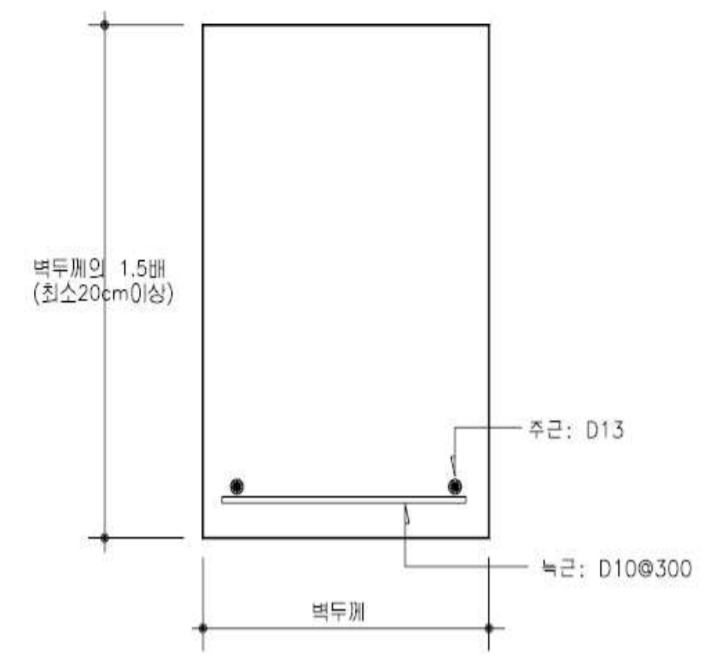

1. 인방의 두께는 벽체와 같게 하고 높이는 20㎝ 이상, 길이는 양단부가 20㎝ 이상 정착될 수 있도록 하되, 특기가 없는 경우 “붙임. 그림3”과 같이 배근한다.
2. 개구부 폭이 2.1m를 초과하거나 과대한 하중을 받는 경우 별도의 구조검토를 하여 제작 설치한다.
3. 제작된 인방은 인방의 윗면에 "상부"라는 표시를 한다.

4. 압출성형 인방재는 개구부의 폭이 1.2m이하일 경우에는 80×100(폭×높이), 1.2~2.7m일 경우에는 80×190 (폭×높이) 규격의 인방을 사용하되 개구부의 폭이2.0 m를 초과하는 경우에는 인방상부 조적벽의 높이를 2.0m 이하, 2.5를 초과하는 경우에는 인방상부 조적벽의 높이를 1.0m이하로 하며 0.5B 조적벽의 경우 1개, 1.0B 조적벽의 경우 2개를 병렬 시공한다.

5. 개구부 상부면이 인방의 연장이 곤란한 철근콘크리트 등의 벽일 경우에는 L자 형강(A×B×T×L = 50×50×6×50 mm)을 사용하여 타격앙카(φ 3.5×32mm)로 견고히 고정한 후 인방을 설치하여야 한다. 이 경우, L자 형강이 벽면으로 돌출되어서는 안된다.

---

치장줄눈

1. 점토벽돌쌓기의 치장줄눈은 승인된 색상으로 마무리한다.

2. 치장줄눈 시공부위는 줄눈 모르터가 경화되기 전에 줄눈파기를 하고 벽면을 청소한다.

3. 공사에 지장이 없는 한 빠른 시일 내에 치장줄눈을 시공한다.

4. 치장줄눈은 특기가 없는 경우 깊이 6㎜의 평줄눈으로 시공한다.

---

시공 허용 오차

1. 벽돌쌓기는 수직, 수평이 되도록 하며, 모서리는 특기가 없는 경우 직각이 되도록 한다.

2. 벽돌쌓기의 수직선 및 수직면에 대한 허용오차의 범위는 3m 당 6㎜ 이내로 하되, 6m까지는 10㎜ 이내, 12m 이상은 13㎜ 이내로 한다.

---

해충 및 취기방지

1. 해충 및 취기방지를 위하여 다음 부위 중 조적벽면에 해충 및 취기의 방지가 가능한 별도의 마감이 없는 경우에 시멘트 모르터로 초벌바름을 한다. 이때 슬래브와 조적벽이 만나는 부분은 먼저 시멘트 모르터로 빈틈없이 충전되어야 한다.

1. PD, EPS, AD 등 상하로 관통된 부위의 천정내부 조적면
2. 욕실천정 내부 조적면
3. 조립식욕실을 적용하는 경우 욕실측 AD 및 PD면과 욕실과 침실간의 조적벽면중 욕실측 전체면

2. 해충 및 취기방지를 하여야 하는 부위가 조적대신 경량 패널로 시공되는 경우 이음부등을 기밀하게 시공하여 해충 및 취기를 방지한다.

3. 배관관통부위는 배관주위에 틈이 없도록 시멘트 모르터 등으로 밀실하게 처리한다.

---
