Metal touch

개요

• 철골 기둥의 이음부를 가공하여, 상하부 기둥 밀착을 좋게하여 응력을 하부기둥의 밀착면에 직접 전달하는 이음방식이다.

철골 기둥 접합방식

• Splice plate(고력볼트), 용접, Metal touch

시공시 유의 사항

1. 인장 응력이 생기지 않는 곳에서 이음할 것
2. Metal touch후 나머지 응력은 고력볼트 또는 용접 등으로 보강할 것
3. 상하부 기둥의 이음부는 용접선의 교차방지를 위해 Scallop을 설치
4. 상하부 기둥의 이음부는 절삭 가공기를 사용하여 충분히 밀착시킬 것
5. 상부 하중이 하부로 충분히 전달 되도록 할 것
6. 응력 집중에 유의할 것
7. 이음부의 불연속 이음에 유의할 것

---

철골 Stud bolt

정의 및 역할

• Shear connector 역할을 하는 철물로서 콘크리트와 이질재료 사이의 응력전달 및 일체성 확보를 위하여 설치하는 연결철물을 말한다.

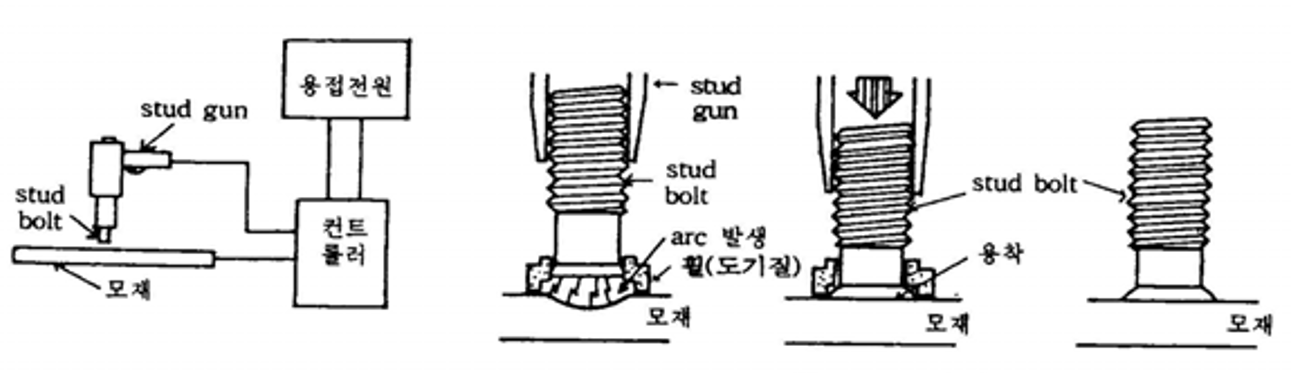

Stud bolt의 시공

1. Stud gun에 스터드 볼트를 끼우고
2. 모재와 약간의 클리어런스를 두고 전류를 보냄
3. Stud bolt가 용접봉 역할을 하여 모재에 아크 발생
4. Stud bolt가 모재에 용착

시공시 유의사항

1. 모재면의 청소 철저
2. 적정한 전류
3. 용접시간 준수
4. 본 용접전 시험 용접 실시
5. 적정 길이 및 지름의 Stud bolt 사용

---

Hybrid Beam

개요

• 플랜지와 웨브의 재질을 서로 다르게 하여 조합시킨 철골보로서 휨성능을 높인 조립보로 플랜지 부분은 고강도강을 사용하고 웨부부분은 연강을 사용한다.

특성

1. 진동에 강함
2. 충격에 강함
3. 안전성 우수
4. 강재절감
5. 경제성
6. 보의 춤높이를 낮출 수 있다.

기타 조립보의 종류

1. 플레이트 보(Plate girder)
2. 커버플레이트 (Cover plate girder)
3. 대판보(Open web girder)
4. 래티스보(Lattice girder)
5. 트러스보(truss girder)
6. 상자형보(Box girder)
7. 허니콤보(Honey comb beam)

---

합성보(Composite beam)

• 콘크리트 슬래브와 철골보를 전단열결재로 연결하여 구조체를 일체화시켜 내력 및 강성을 향상시킨 보, 합성보는 슬래브가 압축측 플랜지가 되고, 철골보는 인장응력을 지지하게 되므로 단면성능과 재료의 경제성을 높일 수 있다.

특징

1. 철골부재와 콘크리트 부재의 장점을 합성시켜 재료절약
2. 부재의 휨강성 증가로 적재하중에 의한 처짐 감소
3. 진동이나 충격하중을 받는 보에 유리
4. 바닥 강판 사용시 재료의 이용도와 시공성 향상
5. 바닥강판을 구조재로 할 경우 내화피복을 할 것

종류

1. 철골보에 Stud bolt를 용접하고 직접 슬래브 타설한 구조
2. 철골보에 Deck plate를 얹고 Stud bolt를 용접한 다음 슬래브 타설한 구조
3. 철골보를 콘크리트로 감싼 구조(Encased beam)

---
