철근의 특징, 용도, 녹 발생 사용기준

---

철근의 규격과 사용

---

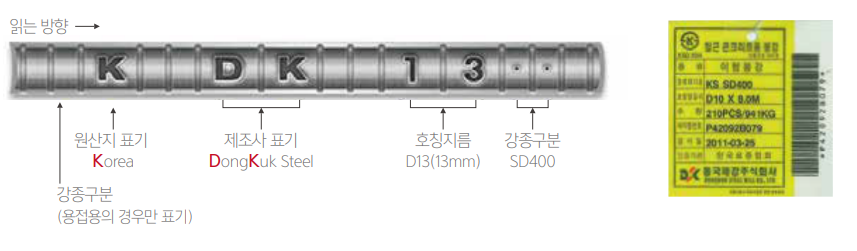

철근의 분류

일반용 SD400 D13의 경우

골조공사 시기별 철근 투입 규격

	기초공사	지하층 골조공사	지상층 골조공사	옥탑층 골조공사
사용 규격	D22/D25mm	D19/D22/D25mm	D10/D13/D16mm	D10/13mm
	두꺼운 철근		얇은 철근
사용 길이	9m,10	8m,9m, 주문길이	8m, 주문길이	8m
	장 철근		일반 철근

주문길이 : 철근의 Loss를 최소화하기 위해 단위 길이가 대량으로 사용되는 길이철근은 주문규격 길이로 발주

골조공사 철근 투입량

품명	단위	m2당 투입량	평당 투입량
철근	ton	0.07	0.231

30평 1세대 철근 소요량 : 0.231x30 = 6.93ton

33평 100세대 아파트 철근 총 소요량 : 0.231 x 33 x 100 = 762ton

---

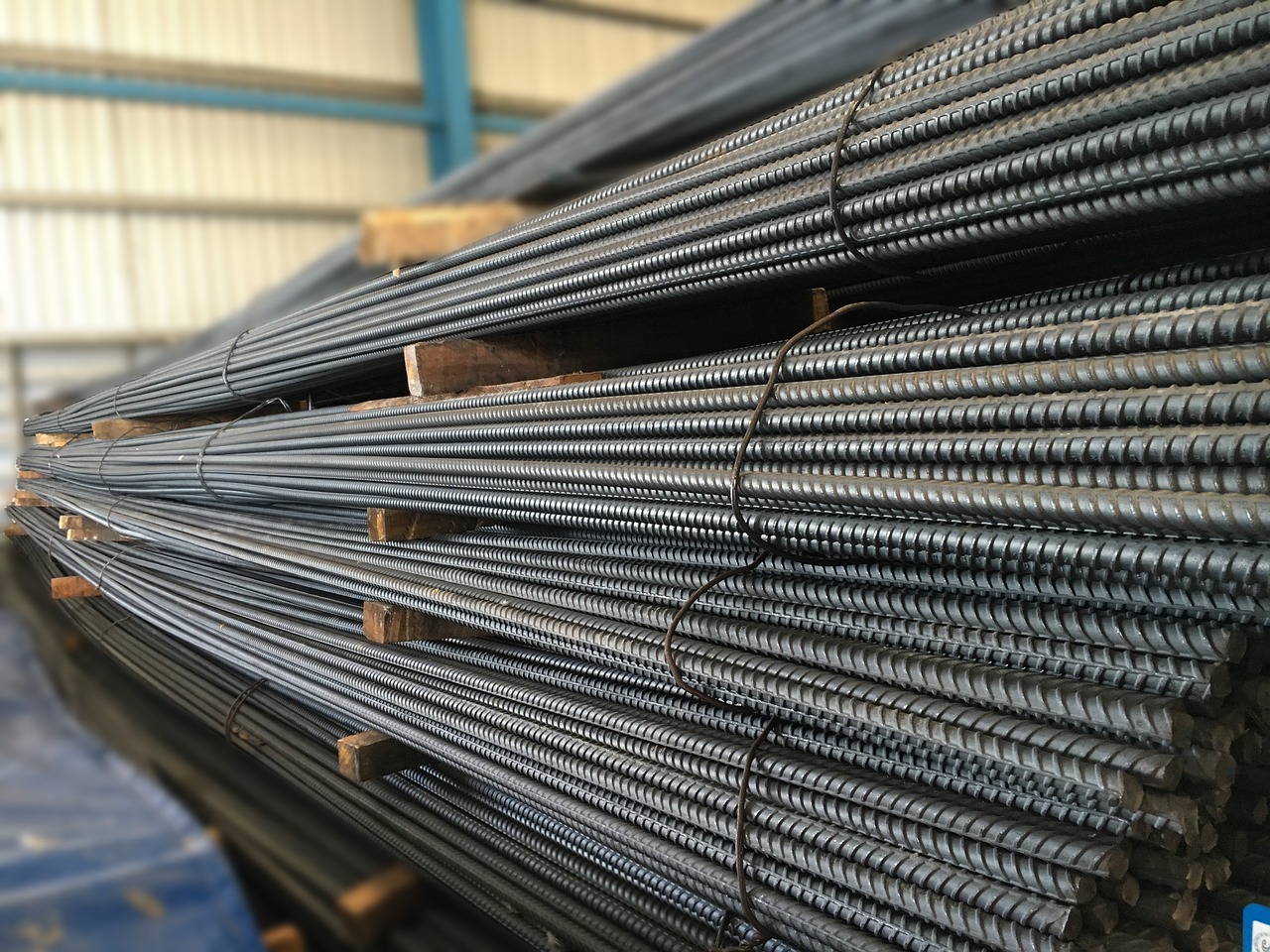

특징 및 용도

• 국내 일반 건축물은 이형철근 SD400 8m규격이 대부분
• 제강사 직송으로 25톤 단위 발주 시 제주도 제외한 전지역 운임 없음
• 수입산의 경우 25톤 단위 발주시 수도권 지역 운임 없음

철근 1 ton번들 묶음(본수, 중량)

구분	8m		9m		10m
D10	210	941	210	1,058	180	1,008
D13	120	955	120	1,075	100	995
D16	75	936	75	1,053	60	936
D19	56	1,008	49	992	44	990
D22	41	997	37	1,012	33	1,003
D25	32	1,019	28	1,003	25	995

철근 품질 시험 항목

구분	시험항목	내용	비고
기계적 성질	인장강도	당기는 힘
	항복점	탄성변형이 일어나는 한계응력
	연신율	재료를 잡아 당겼을 때 늘어나는 비율
	굽힘시험	90도, 180도 굽혔을 때의 안쪽 반지름
화학성분	P	화학적 시험
	S
제원		단위무게, 마디평균간격, 단면형상

---

---

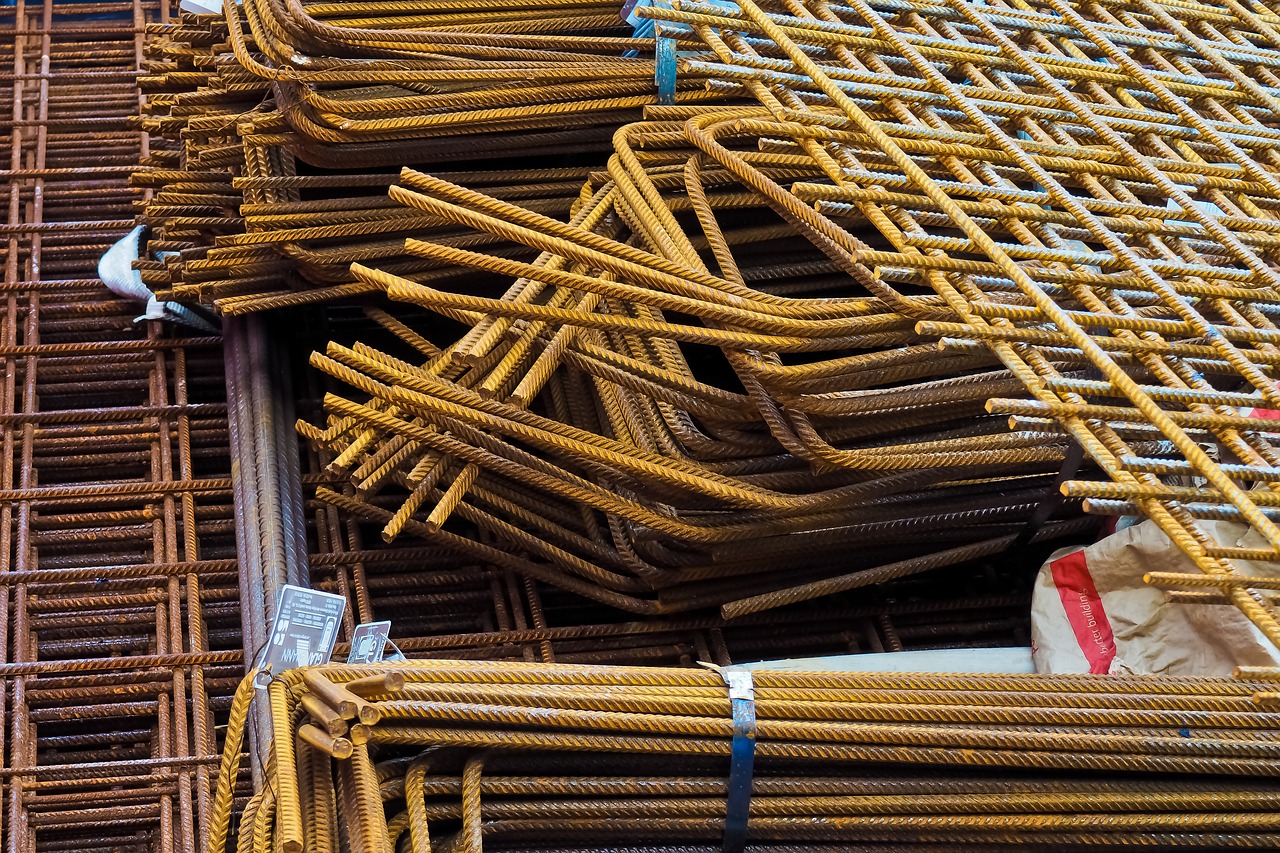

철근 표면 녹 발생

발생원인

• 제품을 옥외 보관시 빗물 등 수분에 의해 녹발생 촉진
• 템프코어제품(주로 D10~D19)은 표면에 산화 피막이 제거됨에 따라 일반제품에 비해 녹발생이 빠르게 진행됨
• 해당 원인으로 철근 표면 녹발생하여 현장에서 반품 및 교환 요구

제품영향

• 철근 녹발생 유무에 따른 철근 콘크리트 결합력 분석결과 녹발생 철근이 녹없는 철근에 비해 콘크리트 부착력이 큼
• 철근은 마디에 의해 철근 콘크리트와 결합하므로 녹에 의한 부착력의 저하는 없음
• 철근에 생성된 녹은 콘크리트 배합시 시멘트와 같이 부동태 피막의 형성으로 녹은 더 이상 진행되지않음
• 철근의 녹이 콘크리트 부착에 방해가 될 정도의 녹이 겹겹이 층을 이루지 않거나, 녹으로 인한 중량의 손실은 원 중량의 6%를 초과하지 않을 경우 사용상 문제가 되지 않음

조치사항

• 소비자에게 철근의 녹발생은 품질에 영향이 없음을 충분히 이해 설득시킴
• 제품의 기계적 성질을 만족하면 녹은 반품사유가 아님
• KS기준(KS D 3504 철근콘크리트용 봉강 7.겉모양) 이형 봉강에서 녹, 겹침, 표면 부정 및 압연 딱지는 철솔질한 시험편의 무게, 단면적, 치수 및 기계적 성질이 이 규격의 요구에 만족하면 반품의 사유가 아님

---
