PHC 파일 공사

---

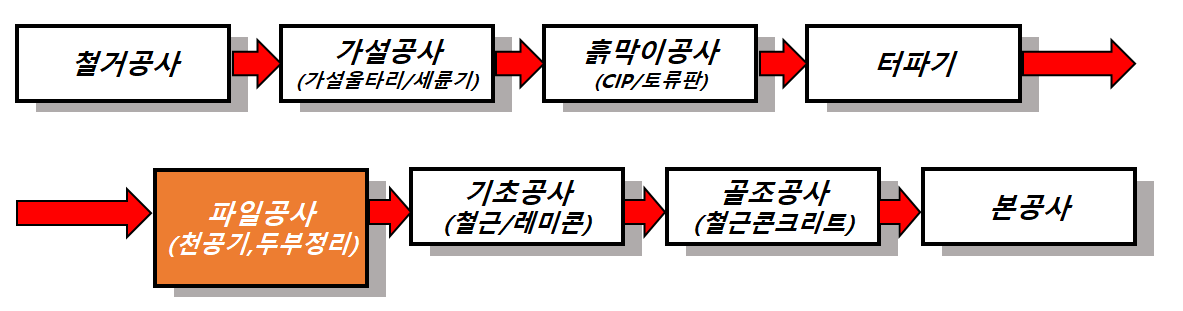

현장 개설 개요

1. 철거공사
2. 가설공사
3. 흙막이공사
4. 토공사
5. 파일공사
6. 기초공사
7. 골조공사
8. 본공사

파일공사 세부사항

• 설계사무소에서 착공도서 작성시 공사현장 부지에 대해 지반 조사를 실시하여,
• 현장 지반의 지내력을 판단하여 파일공사 유무 결정 됨.
• 파일공사 진행 필요 시 구조도면에 파일 강도, 규격 등이 도면에 반영.

파일공사 진행 전/후 진행 사항

1. 파일공사는 터파기 GL 지면까지 터파기 후 실시

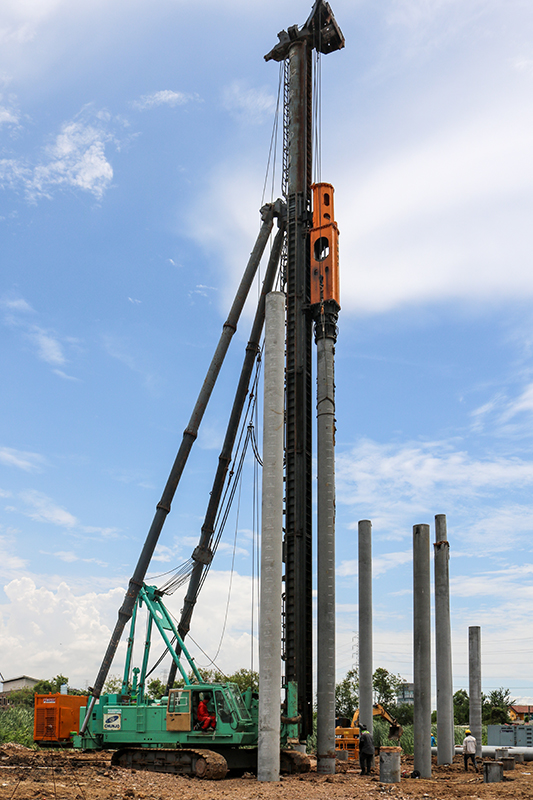

2. 터파기 GL 지면 확보 후 파일 항타기 반입

구분	직타공법	오거공법
내용	- 파일을 해머로 직접 타격하여 관입하는 공법 - 재래식 공법, 소음, 진동으로 도심지 공사 불가 - 파일공사 시공비 저렴	- 오거로 지지층까지 선 천공 후 파일 삽입 공법 - 직타공법에 비해 소음, 진동이 적음. - 파일공사 시공비 높음

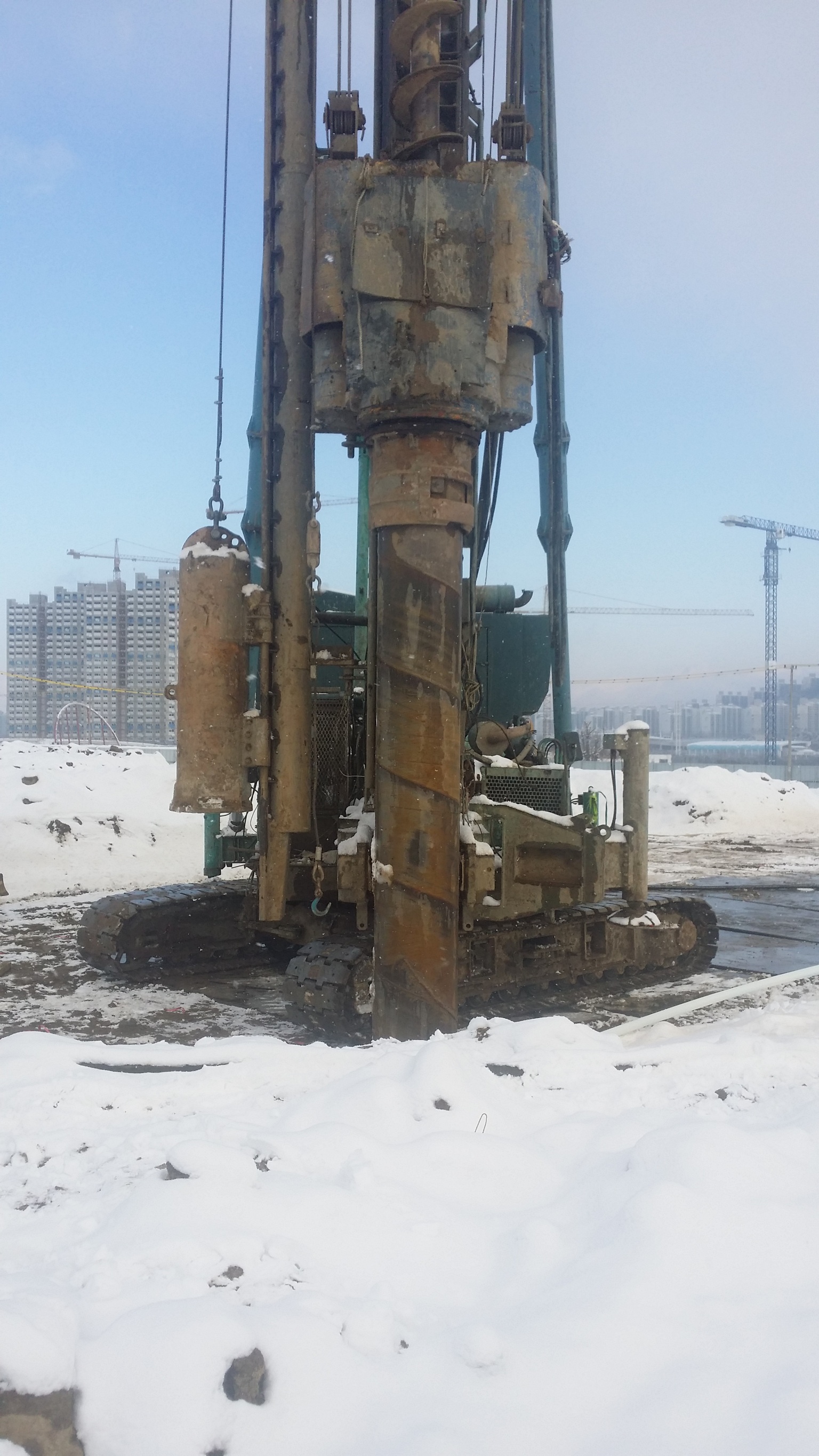

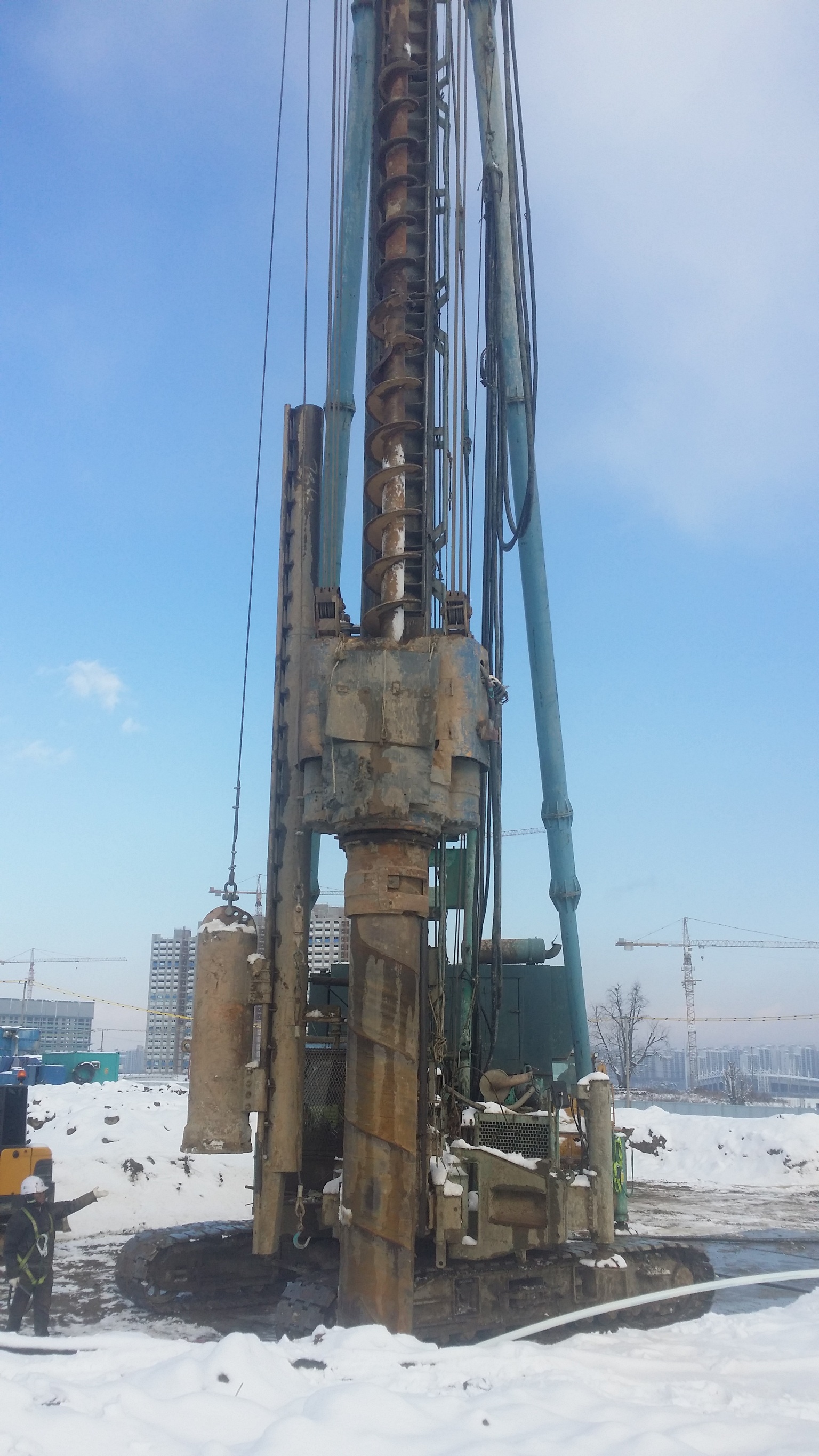

사진

• 시항타 실시 초기에 현장에서 지정해주는 길이로 시항타 파일 반입 필요

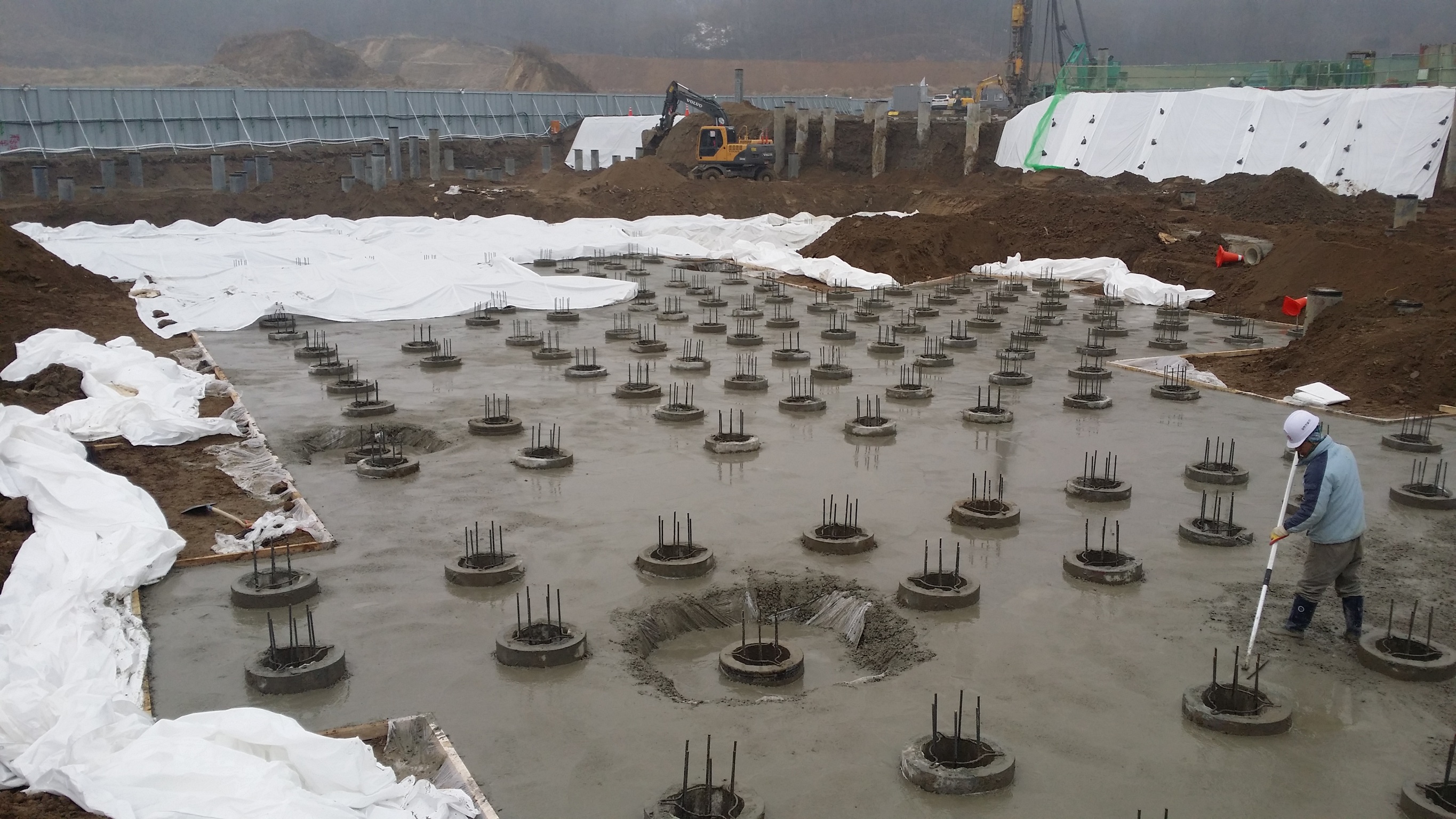

• 파일공사 완료 후 두부정리 및 터파기 지면 정리후 기초공사 진행

파일 자재 불량 유형

구분	원인	대처방안
횡종, 내공크랙	상하차 과정 및 시공현장 충격	상하차시 페이로더, 지게차 주의 사용
내공골재 노출	원심공정, 배합공정 문제	제품 물성치에 이상없음(사용가능)
밴드 불량	제품 생산공정 중 눌림현상	사용상 문제는 없으나 공장 문의
플랜지 벌어짐 현장	형틀불량, 상하부 형틀 조립 시 볼트체결 불량	사용상 문제는 없으나 공장 문의



PHC 파일의 이해 | 건설자재

성적서 제출

1. KS기준 제품에 대해서는 공인기관 성적서를 공급원서류 외 추가로 시험을 실시하여 제출하는 경우는 없다.
2. 단 건설기술 진흥법 중 「건설공사 품질관리 업무지침_건설공사 품질시험기준 (제8조 제1항 관련)_프리텐션 방식 원심력 고강도 콘크리트 말뚝 KS F 4306」에 의거 시공현장 요청 시 납품수량의 200본 마다 자체성적서를 제출함.

파일 시공

현장 지반조건 확인

1. 말뚝이 소정의 지내력을 확보할 수 있는 지지층까지 항타관입될 수 있는지 여부를 검토한다.
2. 시공현장의 지반조건상 중간조밀층 하부에 하중지지에 적합한 지층이 존재하나 항타공법으로 중간조밀층을 관통하지 못할 것으로 판단되면 선굴착 또는 내부굴착말뚝 공법을 검토한다,
3. 시공현장의 지반조건상 기성말뚝을 조밀하게 시공할 경우 말뚝의 휨이나 솟아오름이 예상되면 매입말뚝공법으로 변경하는 것을 검토한다.

말뚝 공법선정

1. 선굴착 후 최종항타공법(preboring driving method)
2. 선굴착 후 최종경타공법(SIP, SDA 공법 등)
3. 내부굴착(케이싱 등) 후 최종경타공법(DRA, PRD 공법 등)
4. 제트그라우팅에 의한 선단확근공법(SIG, RJP 공법 등)
5. 기타 저진동·저소음 공법

사전조사 및 준비작업

1. 지하매설물의 유무 및 지상의 장애가 되는 시설물을 착공 전에 조사하여야 한다.
2. 지반조사를 착공 전에 실시하고, 선정된 말뚝공법이 현장 지반조건에 적합성 여부를 재확인하여야 한다.
3. 작업 중 시공장비가 기울어질 위험이 있는 지점에서는 미리 동바리를 만드는 등 시공장비가 설치될 지면을 사전 정지 및 개량하여야 한다.
4. 바지선에서 타입하는 경우에는 바지선이 흔들리지 않도록 정치하여야 한다.
5. 말뚝이 설치되는 위치에서는 말뚝 설치를 용이하게 하기 위하여 암성토를 피하여야 한다.
6. 지중장애물은 제거하여야 하고, 영향범위에 있는 지하매설물은 보호 또는 이설하여야 한다.

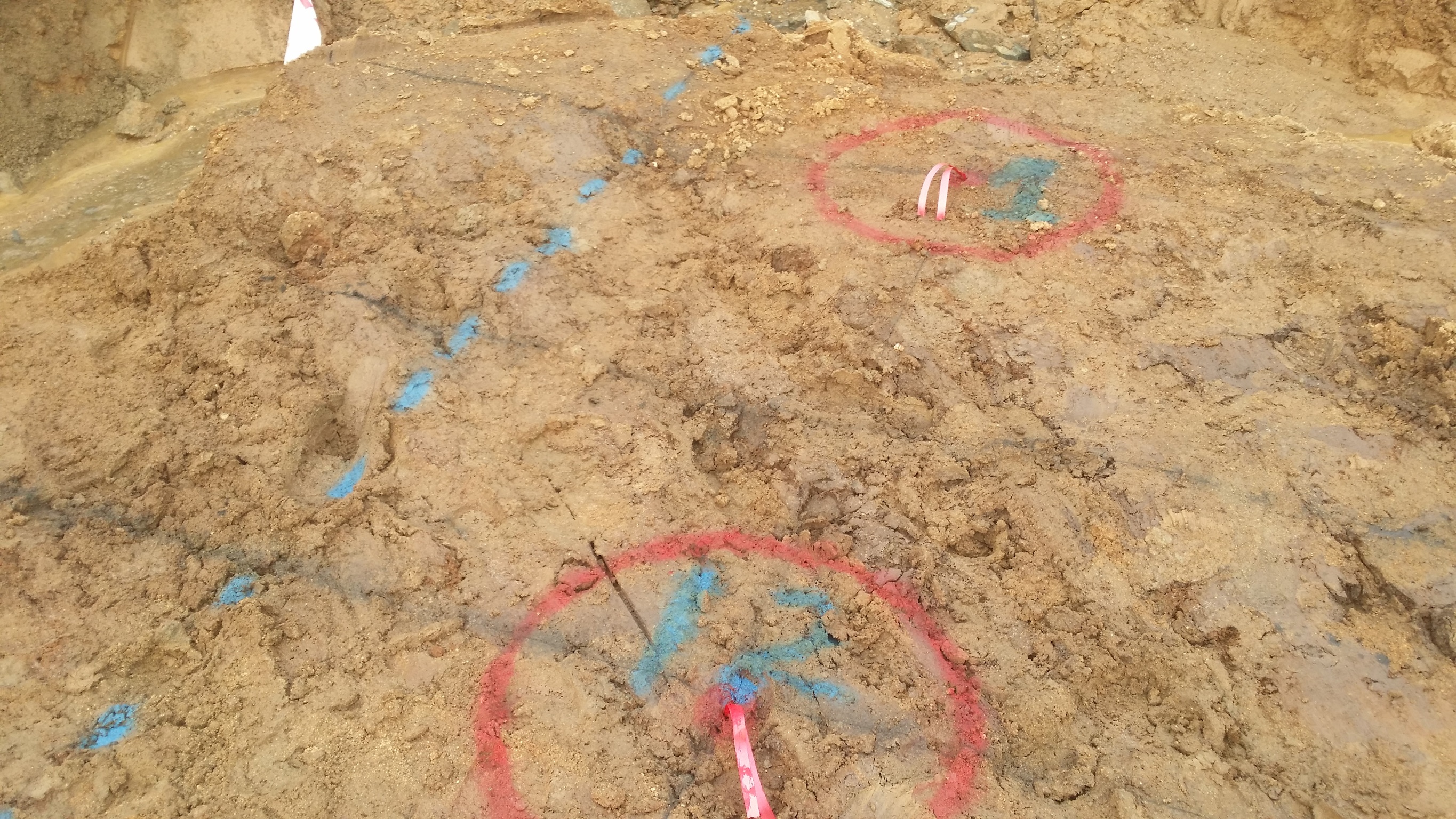

말뚝세우기

• 말뚝의 연직도나 경사도는 1/100이내로 하고, 말뚝 박기 후 평면상의 위치가 설꼐 도면의 위치로부터 D/4와 100mm중 큰 값 이상으로 벗어나지 않아야 한다.

현장용접이음

1. 이음부의 허용오차는 KS F 4602 기초용 강관 말뚝에 준하여야 하며 상,하 말뚝 의 축선은 동일한 직선상에 위치한다.
2. PHC 콘크리트 연결용접은 20개소마다 1회이상 KS D 2013의 시험에 따른다.
3. 말뚝의 현장 용접 이음에 있어서는 용접조건, 작업, 결과 등을 기록한다.

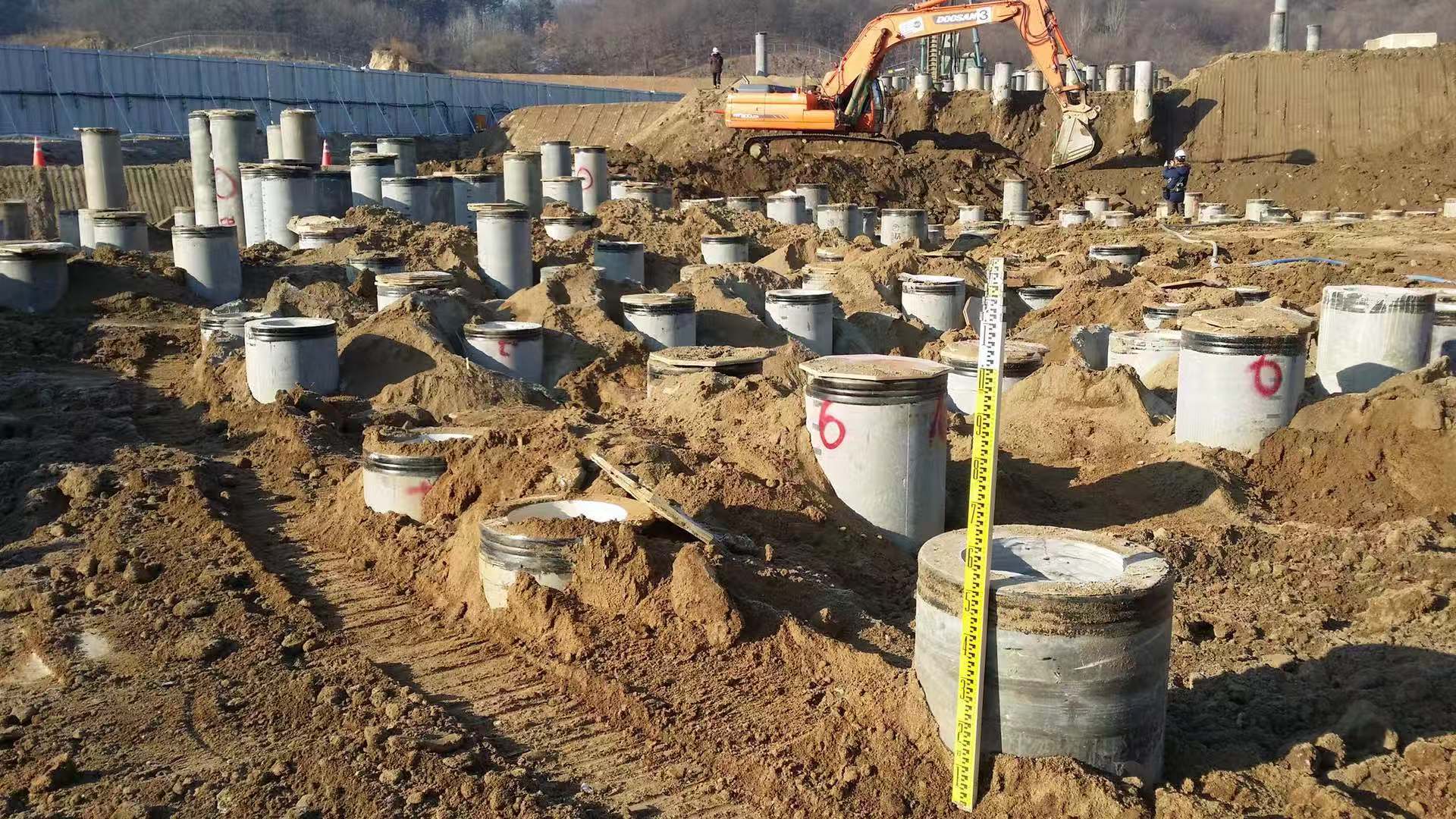

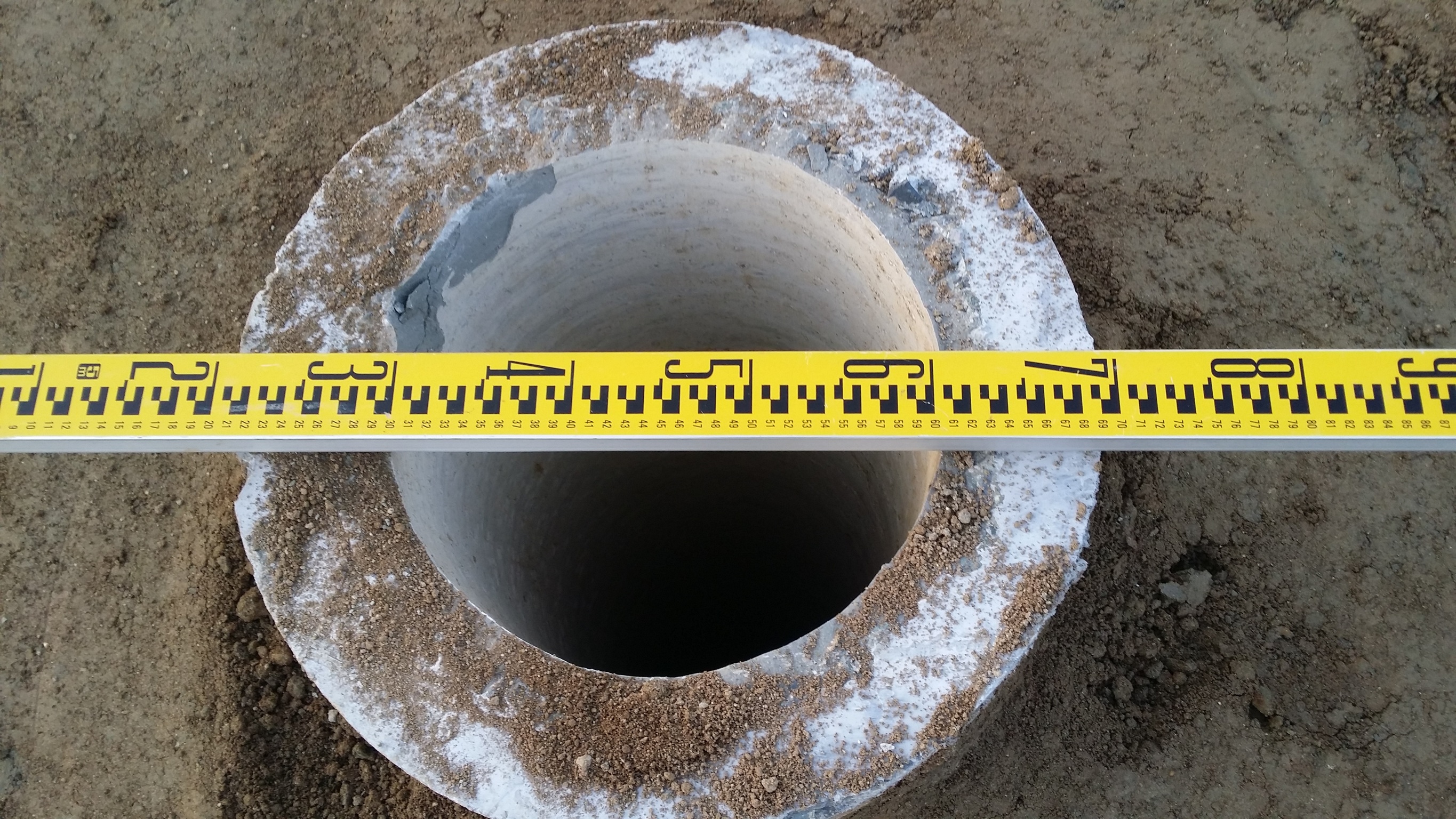

말뚝머리정리(두부정리)

• 파일 시공이 완료되면 도면에 따라 두부정리를 실시한다.

---
