정의

• Pretensioned Spun High Strength Concrete Pile (프리텐션방식 원심력 고강도 콘크리트 말뚝)
• 원심 성형법에 의해 생산된 프리스트레스트 도입의 고강도 콘크리트 말뚝입니다.
• 78.5 Mpa (800 kgf/㎠)의 압축강도를 지닌 제품으로 설계 지지력이 큽니다.

사용장소

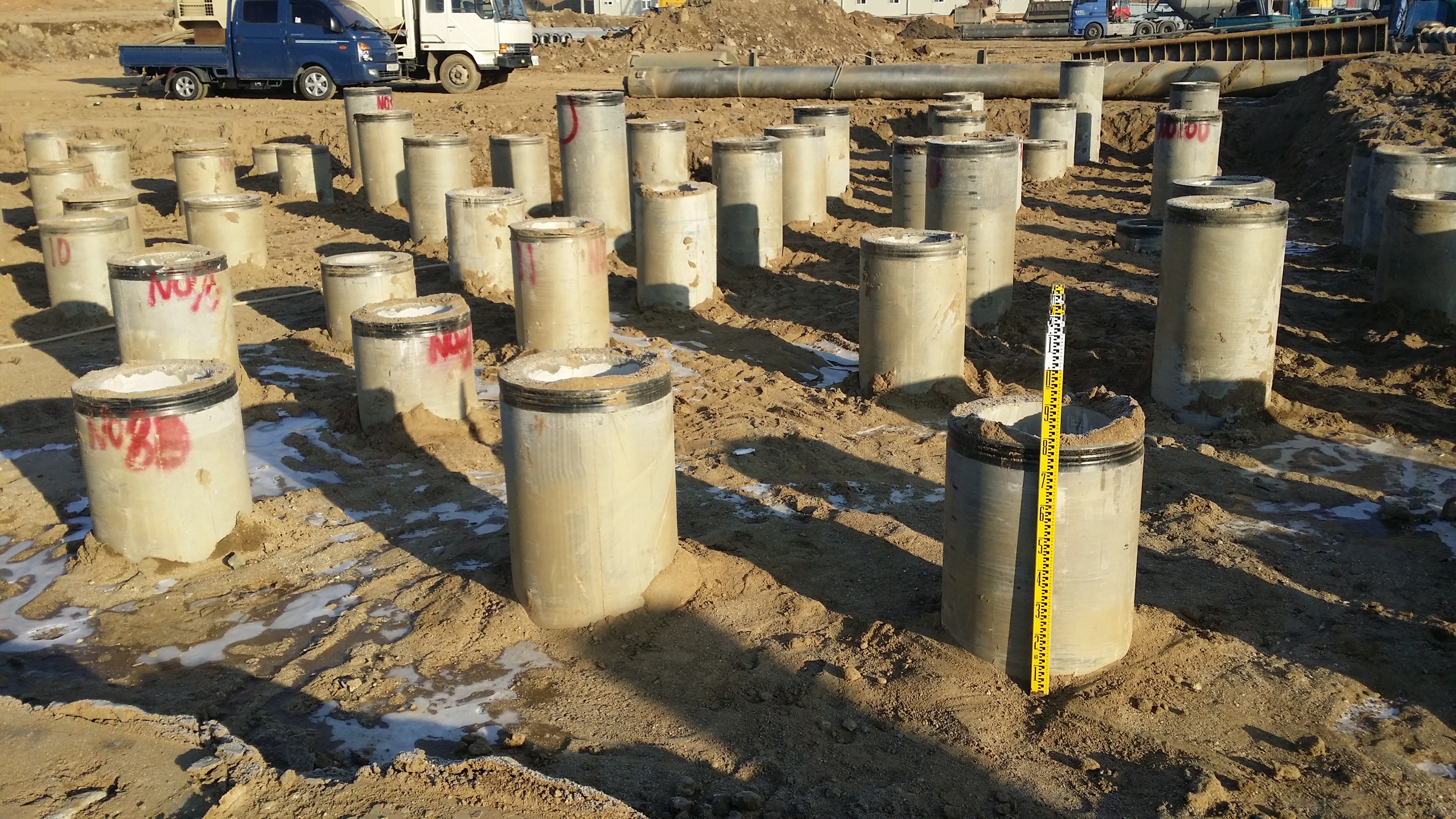

• PHC 파일은 아파트 기초 공사자재로 범용적으로 사용됩니다.
• APT 외에도 고층구조물, 교량 교각, 플랜트구조물의 기초자재로 활용됩니다.

분류

1. 파일종류

일반 PHC Pile	초고강도 UHC Pile	대구경 PHC Pile
현재 시장에서 범용적으로 사용되는 제품	일반 PHC Pile의 압축강도 78.5Mpa를 110Mpa로 높인 것	구경 D700mm 이상의 PHC Pile을 대구경파일이라고 함

2. Type 종류 : 압축강도, 유효 프리스트레스와 PC강봉 규격, 가닥수에 따른 타입 분류

A-Type (78.5Mpa)	B-Type (83.4Mpa)	C-Type (83.4Mpa)
유효 프리스트레스 : 40kg/㎠ - 시장 범용적 사용규격 - APT, 일반건축물 등에서 사용	유효 프리스트레스 : 80kg/㎠ - 토목현장 복합말뚝 사용 - 내진성 관련 효율성 높음	유효 프리스트레스 : 100kg/㎠ - 사용빈도 낮음 - 토목 및 플랜트에서 일부 사용

3. 구경별 : 구경에 따른 파일 분류

D400	D450	D500	D600	D700~
사양 규격 - 생산가능 제조사 극히 드뭄	일반 건축물 및 소형 APT 사용 - 일부 현장만 국한 되어 사용됨	일반 APT 및 대다수 건물 사용 - 시장 범용적 규격	일반 APT 및 토목, 플랜트구조물 사용 - 시장 범용적 규격	초고층건축물, 플랜트 구조물 사용 - 일부 현장만 국한되어 사용됨

기타

• 선단 하부에 부착하는 Shoe와 이음파일 사용시 결합되는 Welding joint가 있습니다.

Mamila Shoe(선단 하부 부착 Shoe)

구분	Mamilla Shoe 폐합형	Mamilla Shoe 천공형
장단점	경사 및 지중 장애물들이 있는 경우 직진성 우수 - 지하수위가 높은 경우 경타 중 말뚝의 지지층 안착이 어려움 - 선단부에 돔이 형성되어 소정의 깊이까지 시공가능	직타공법 및 경타공법 적용시 관입성 좋음 - 지하수위가 높은 경우 부력상쇄 효과로 파손예방  -말뚝내부로 시멘트풀 유입으로 주면 마찰력 축소 우려 시 항주고정액 보충사용
시공성	직타공법 적용시 선단저항력 증가로 파일 관입성 저하 - 매입공법 적용시 선단부 폐쇄로 하부슬라임 관입성 저하	직타공법 적용시 관입성 중간  - 매입공법 적용시 선단부 부분 폐쇄로 하부 슬라임 관입성 증가

Welding Joint (용접 이음 체결)

PHC Pile은 KS F 4306 에 의거 5~15M까지 생산되며, 그 이상의 관입길이 시 이음을 통해 사용

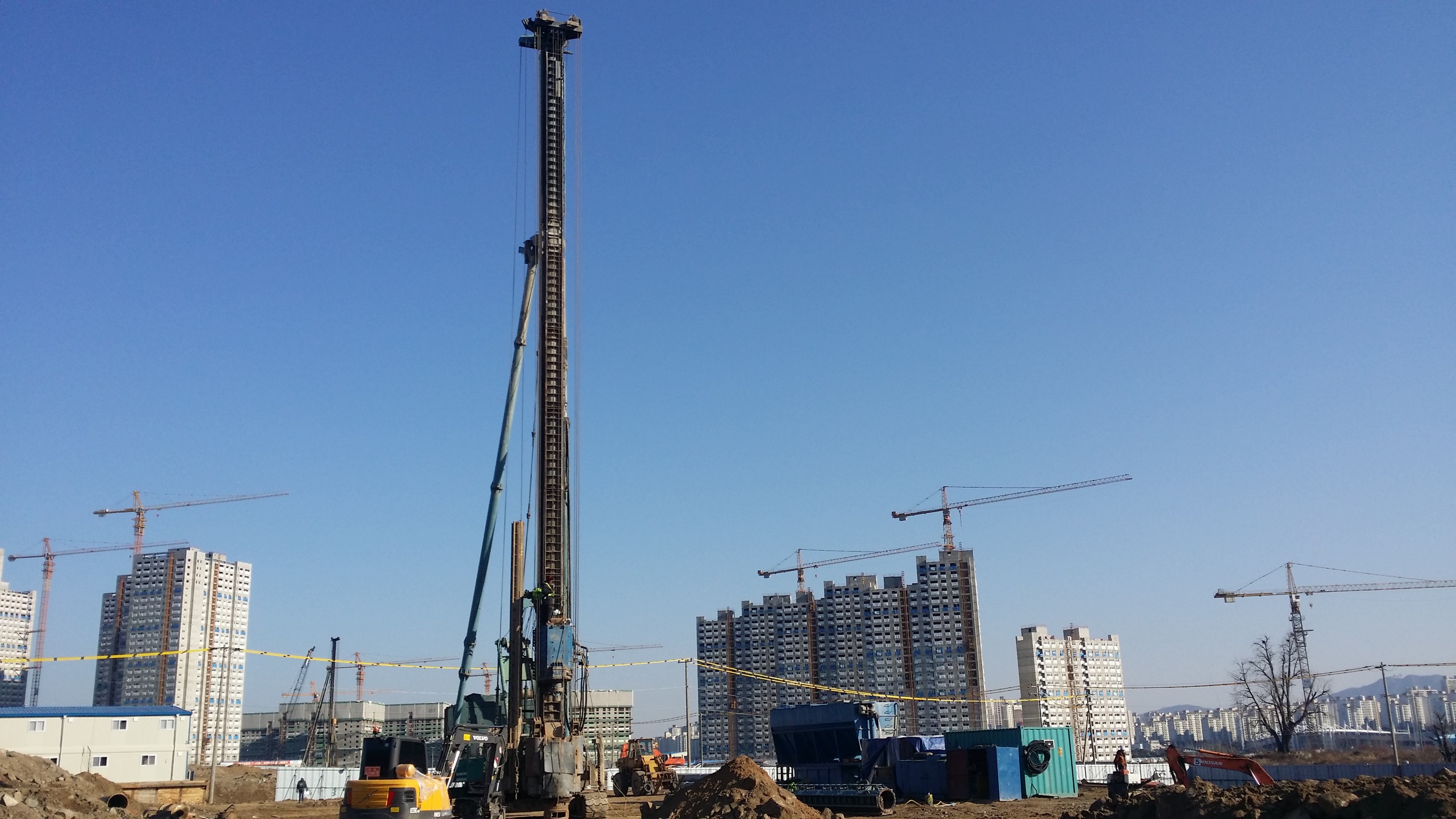

말뚝박기 장비

1. 말뚝박기 장비는 말뚝에 손상을 주는 것이어서는 안 되며, 작업 실시 전 사용말뚝, 지반조사 자료 및 항타장비에 대한 자료와 함께 파동이론 분석(wave equation analysis of pile driving)결과를 공사감독자에게 제출하여야 한다.
2. 공사감독자는 관입깊이에 따른 예상지지력, 최종관입량, 항타응력의 크기 등 파동이론 분석결과를 토대로 항타장비에 대한 사용승인 여부를 판단하여야 한다.

리드(lead)

1. 타입하는 동안 말뚝과 해머를 적절한 위치에 지탱하는 말뚝드라이브 리드를 사용하여야 한다.
2. 리드는 각 타격에 대해 집중타격을 보장하기 위해 해머와 말뚝의 정렬을 유지하면서도 해머의 움직임이 자유로울 수 있는 방법으로 제작되어야 한다.

항타보조말뚝

1. 말뚝박기에는 가능한 한 항타보조말뚝의 사용을 피하여야 한다. 다만, 해머가 말뚝머리를 직접 때리기 곤란한 경우에는 공사감독자의 확인을 받아 항타보조말뚝을 사용할 수 있다.
2. 이 때에는 말뚝 10개 중 1개씩은 긴 것을 사용하여 지지력을 결정할 수 있는 시험말뚝으로 직접 박아야 한다.
3. 항타보조말뚝을 사용하는 경우의 동재하시험은 시공조건과 동일한 조건에서 실시한다.

부속재료

1. 피복 아크 용접봉 심선재는 KS D 3508, 연강용 피복 아크 용접봉은 KS D 7004의 해당사항에 적합하거나 동등 이상의 제품이어야 한다.
2. 용접용 케이블은 KS C IEC 60245-6, 교류 아크 용접기는 KS C 9602, 용접용 호울더는 KS C 9607에 따른다.

품질관리시험

1. H형강 말뚝에 대한 시험은 KS F 4603에 따른다.
2. 기초용 강관 말뚝에 대한 시험은 KS F 4602에 따른다.
3. 프리텐숀 방식 원심력 고강도 콘크리트 말뚝에 대한 시험은 KS F 4306에 따른다.
4. 용접용 재료는 KS D 3508에 따른다.
